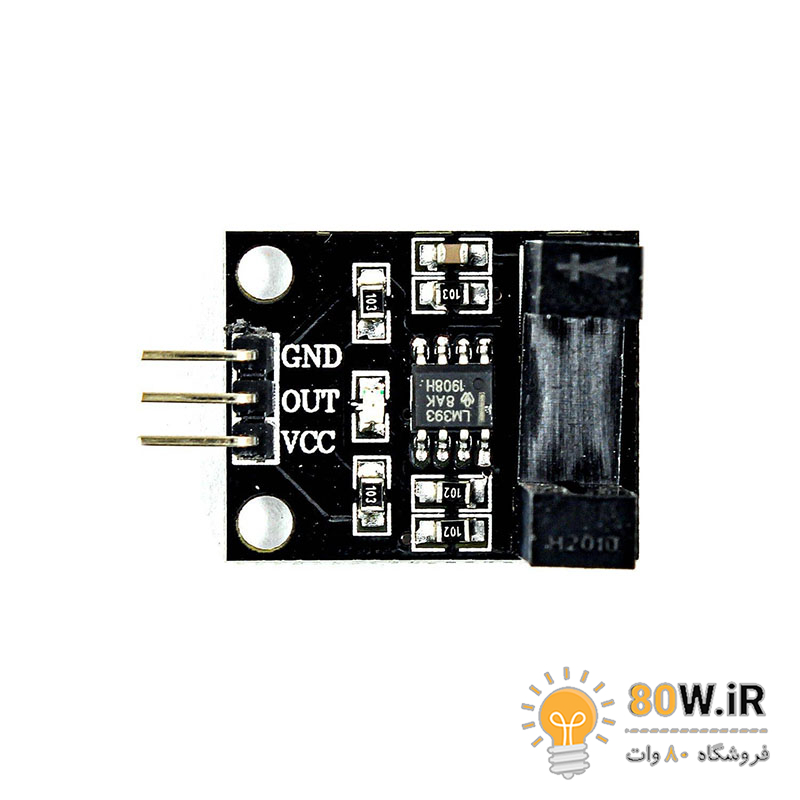

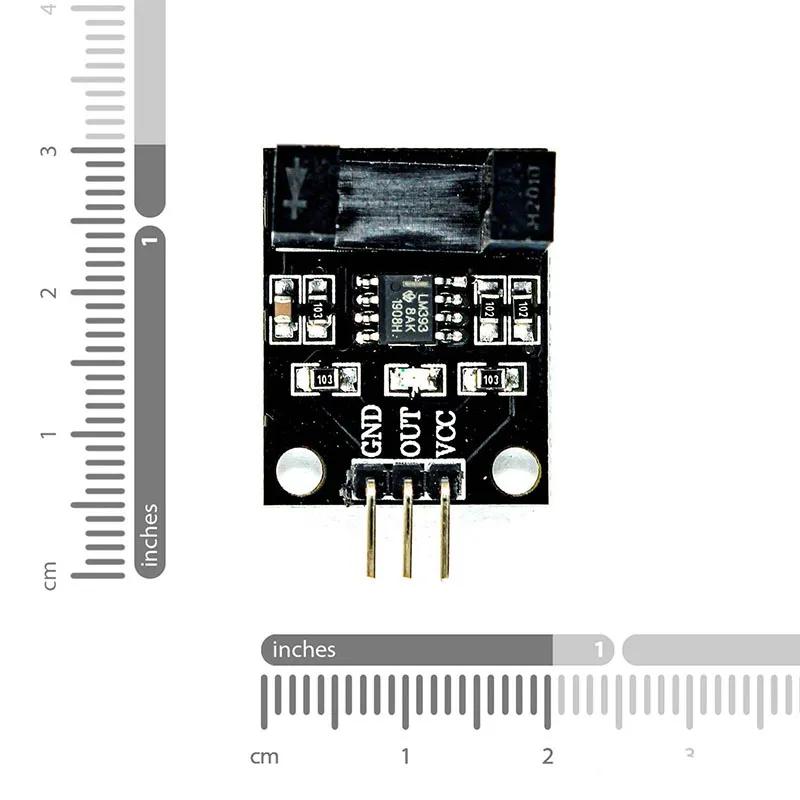

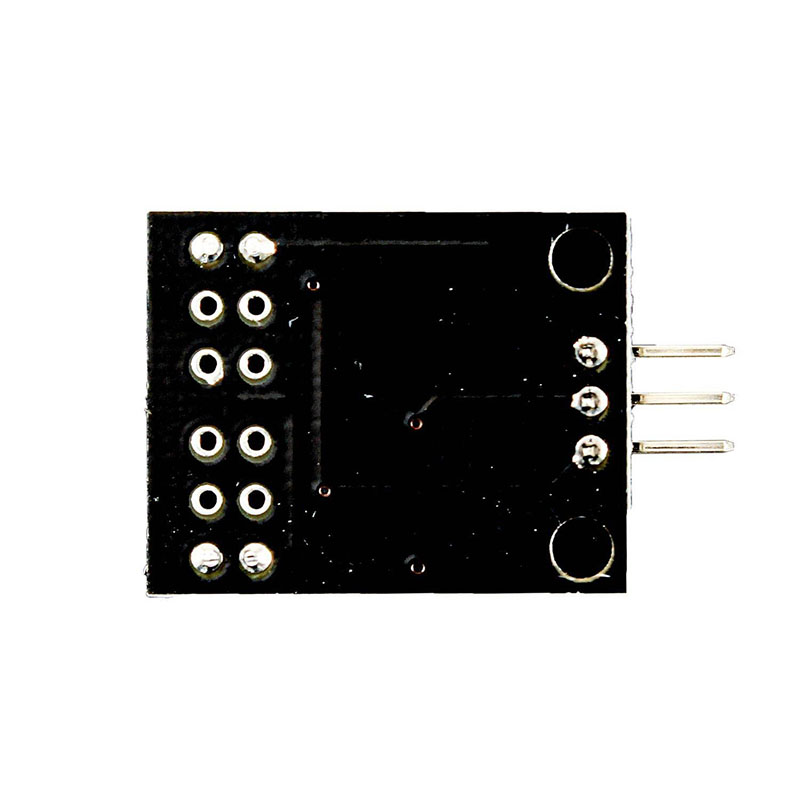

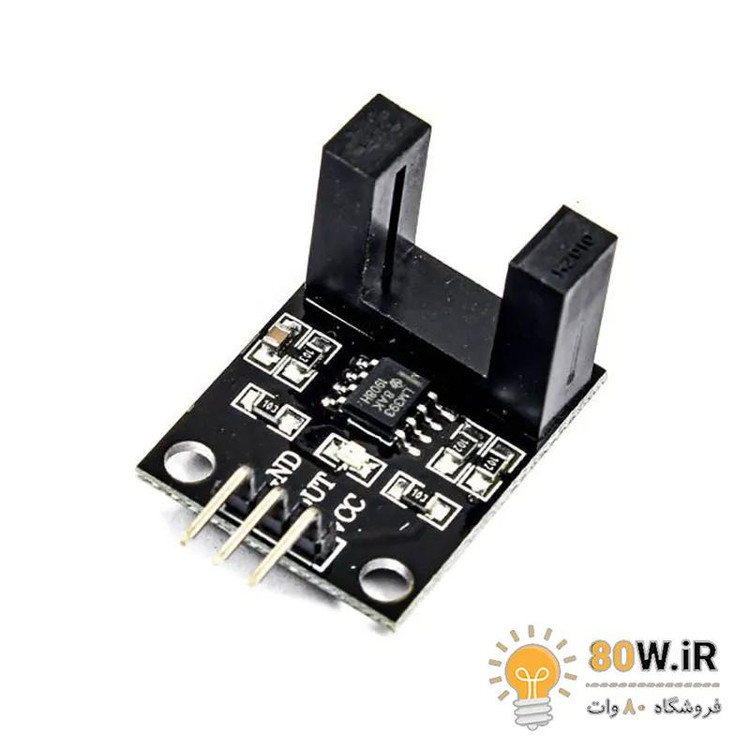

ماژول اپتوکانتر - شمارنده نوری - اندازه گیری سرعت موتور

ماژول اپتوکانتر - شمارنده نوری - اندازه گیری سرعت موتور LM393 یک ابزار پیشرفته و کاربردی برای اندازه‌گیری سرعت موتور و شمارش پالس‌ها در پروژه‌های الکترونیکی و رباتیک است. این ماژول با استفاده از سنسور اپتو-کنتور مادون قرمز و تراشه مقایسه‌کننده LM393، امکان تشخیص دقیق سرعت و موقعیت موتورها را فراهم می‌کند. طراحی ساده و سازگار با میکروکنترلرها، این ماژول را به یک انتخاب عالی برای توسعه‌دهندگان و علاقه‌مندان به الکترونیک تبدیل کرده است. ویژگی‌های کلیدی ماژول اپتوکانتر - شمارنده نوری - اندازه گیری سرعت موتور تشخیص سرعت موتور: امکان اندازه‌گیری دقیق سرعت موتورهای الکتریکی با استفاده از شمارش پالس‌های خروجی. سازگاری با میکروکنترلرها: قابلیت اتصال آسان به میکروکنترلرهای مختلف مانند آردوینو برای پردازش داده‌های سنسور. عدم تداخل نور محیطی: استفاده از دیودهای مادون قرمز و فتوتراسیستورهای همسان برای جلوگیری از تداخل نورهای خارجی. قابلیت شمارش پالس: مناسب برای شمارش قطعات کارگاهی و اندازه‌گیری موقعیت محدود کننده‌ها. مشخصات فنی ماژول اپتوکانتر - شمارنده نوری - اندازه گیری سرعت موتور ولتاژ کاری: 5 ولت DC ابعاد : 28x20x16mm تراشه: LM393 مقایسه‌کننده در سری مادون قرمز نوع خروجی سیگنال: خروجی تک سیگنال (هنگامی که شیء مسیر نوری سنسور را مسدود کند، خروجی بالا (LED روشن) و در غیر این صورت خروجی پایین است) حساسیت: قابل تنظیم نیست نوع سنسور: اپتو-کنتور مادون قرمز با دیود نوری و فتوتراسیستور حافظه: ندارد تعداد پایه‌ها: 4 پایه (VCC، GND، OUT، و سنسور) کاربردها ماژول اپتوکانتر - شمارنده نوری - اندازه گیری سرعت موتور اندازه‌گیری سرعت موتور: استفاده در پروژه‌های رباتیک و سیستم‌های کنترل موتورها برای اندازه‌گیری دقیق سرعت چرخش. شمارش قطعات: مناسب برای شمارش قطعات در خطوط تولید و پروژه‌های صنعتی. کنترل موقعیت محدود کننده‌ها: استفاده در سیستم‌های کنترل موقعیت برای تعیین نقاط محدود کننده حرکت. پروژه‌های آموزشی: ایده‌آل برای آموزش مباحث مرتبط با سنسورها و پردازش سیگنال‌ها در محیط‌های آموزشی. نحوه عملکرد ماژول اپتوکانتر - شمارنده نوری - اندازه گیری سرعت موتور این ماژول با استفاده از یک سنسور اپتو-کنتور مادون قرمز کار می‌کند که شامل یک دیود نوری است که نور مادون قرمز را ارسال می‌کند و یک فتوتراسیستور که نور را دریافت می‌کند. زمانی که یک شیء از مسیر نوری عبور می‌کند، مسیر نور مسدود شده و فتوتراسیستور سیگنال خروجی را تغییر می‌دهد. این تغییر سیگنال به تراشه مقایسه‌کننده LM393 ارسال می‌شود که آن را به سیگنال دیجیتالی تبدیل می‌کند و خروجی بالایی یا پایینی را تولید می‌کند. نکات استفاده از ماژول اپتوکانتر - شمارنده نوری - اندازه گیری سرعت موتور تنظیم درست زاویه سنسور: برای دستیابی به دقت بالا، زاویه و فاصله سنسور به شیء عبوری باید به دقت تنظیم شود. حفاظت در برابر نورهای محیطی: در محیط‌های با نور شدید، ممکن است نیاز به استفاده از پوشش محافظ برای جلوگیری از تداخل نور خارجی باشد. اتصال صحیح به میکروکنترلر: اطمینان حاصل کنید که پایه‌های VCC و GND به طور صحیح به منبع تغذیه و زمین متصل شده‌اند و خروجی سیگنال به پین مناسب میکروکنترلر وصل شده است.
