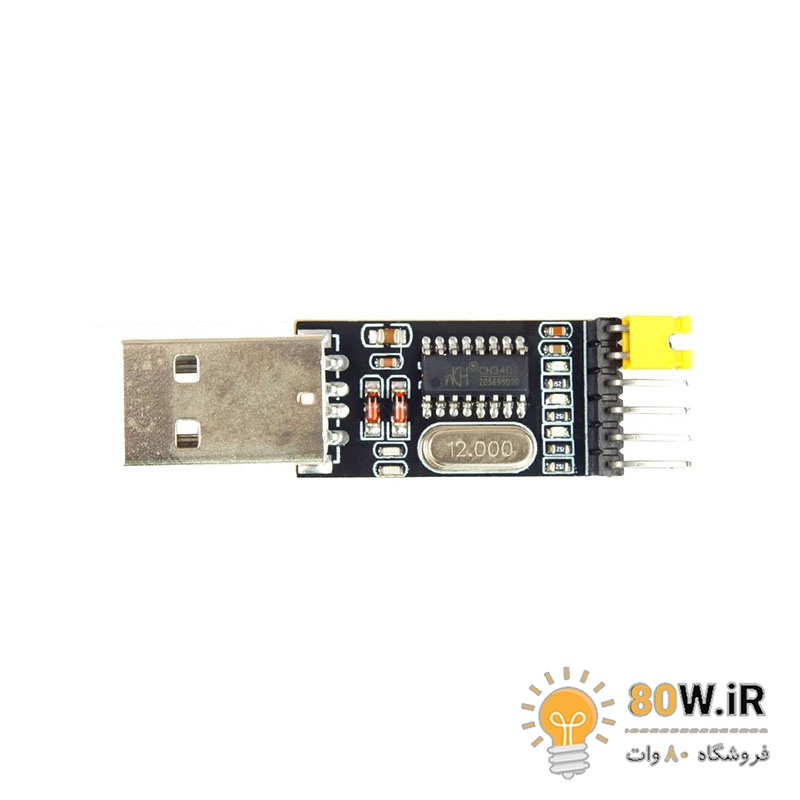

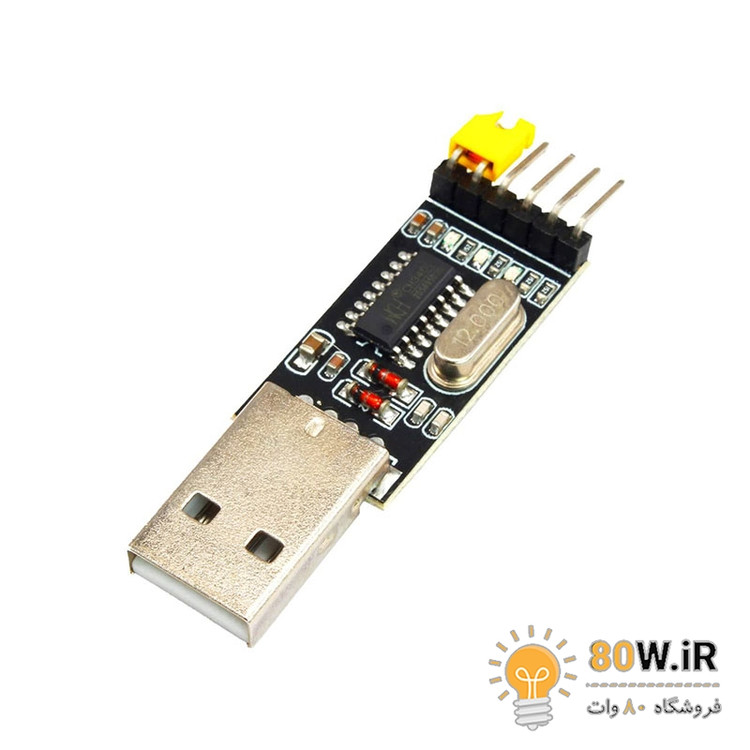

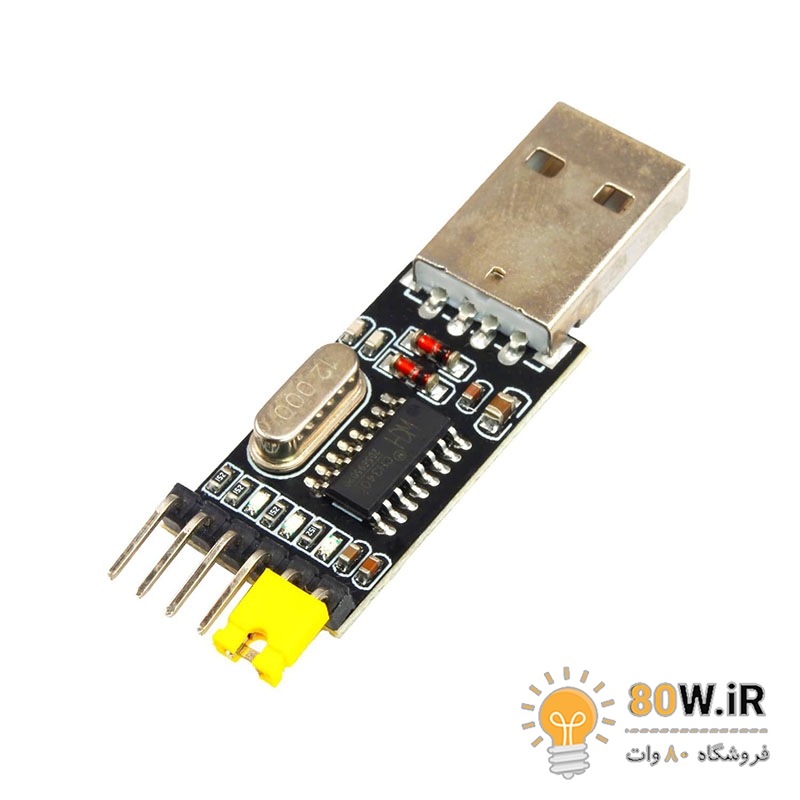

ماژول مبدل USB به سریال TTL تراشه CH340

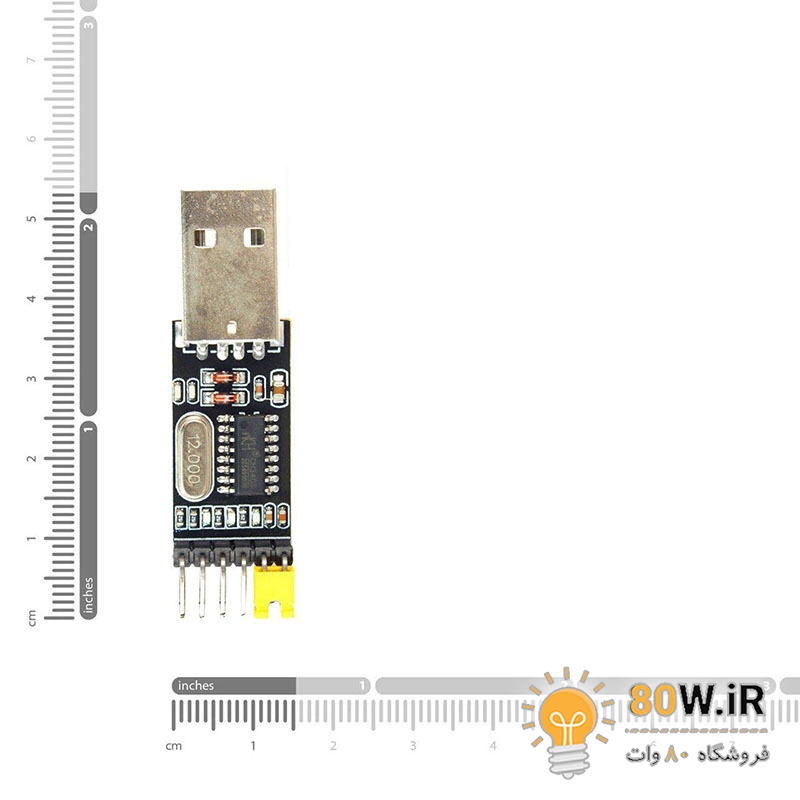

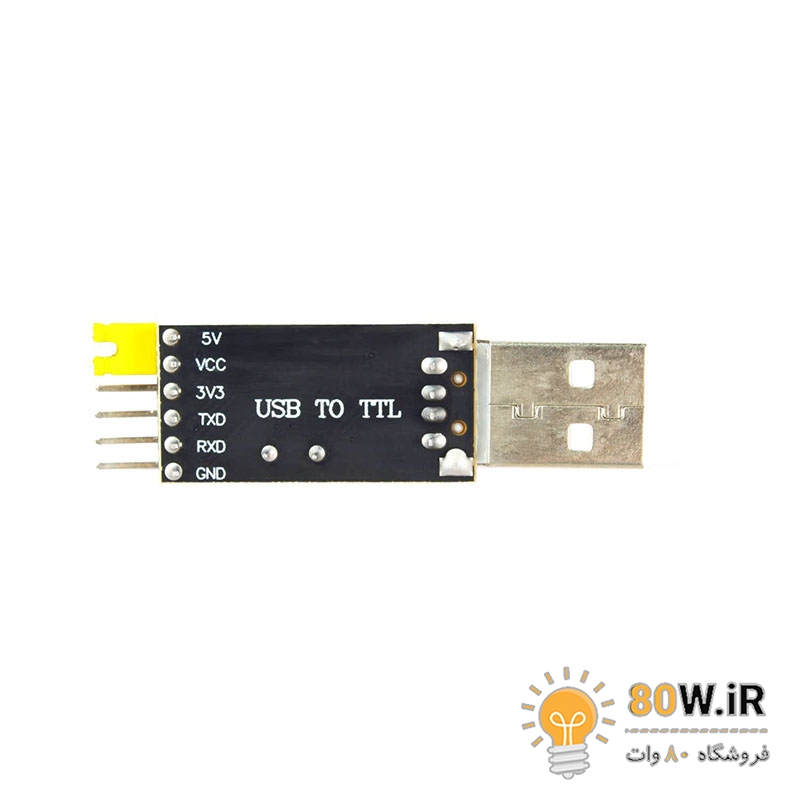

ماژول مبدل USB به TTL مدل CH340G یک ماژول جمع‌وجور و چندمنظوره است که برای ارتباط بین کامپیوترهای دارای USB و میکروکنترلرها، کامپیوترهای تک‌برد یا سایر دستگاه‌های سریالی که از ارتباطات سری TTL سطح استفاده می‌کنند، طراحی شده است. این مبدل با استفاده از تراشه پل USB به سری CH340G، ابزاری ضروری برای برنامه‌ریزی و عیب‌یابی سیستم‌هایEmbedded، از جمله بردهای Arduino و پروژه‌های مبتنی بر میکروکنترلر است. این مبدل امکان ارتباط دوطرفه بین کامپیوتر و دستگاه هدف را فراهم می‌آورد و کارهایی مانند برنامه‌ریزی firmware، عیب‌یابی و انتقال داده را تسهیل می‌کند. مشخصات فنی ماژول مبدل USB به سریال TTL تراشه CH340 تراشه CH340G: دارای تراشه پل USB به سری CH340G برای تبدیل داده‌ها. رابط USB: کانکتور USB-A استاندارد برای اتصال به کامپیوتر یا هاب USB. رابط TTL: کانکتورهای UART (Universal Asynchronous Receiver-Transmitter) سطح TTL، شامل TX (ارسال)، RX (دریافت). پشتیبانی از ولتاژهای مختلف: از سطوح ولتاژ TTL مختلف، از جمله 3.3V و 5V (بسته به اینکه کدام پین به VCC متصل باشد) پشتیبانی می‌کند. درایورها: ممکن است نیاز به نصب درایورهای CH340G بر روی کامپیوتر میزبان داشته باشد که معمولاً برای سیستم‌عامل‌های اصلی در دسترس است. پشتیبانی از USB1.1 یا USB2.0/USB3.0 برای ارتباط. پین: 6 پین ابعاد: 30mm x 16mm ویژگی‌های ماژول مبدل USB به سریال TTL تراشه CH340 تبدیل USB به TTL: ارتباط USB به سری را تسهیل می‌کند و فاصله بین کامپیوترها و میکروکنترلرها را پر می‌کند. سازگاری با ولتاژهای مختلف: از سطوح ولتاژ TTL مختلف پشتیبانی می‌کند و بنابراین با طیف وسیعی از میکروکنترلرها و دستگاه‌ها سازگار است. در دسترس بودن درایورها: درایورهای تراشه CH340G معمولاً برای سیستم‌عامل‌های اصلی در دسترس است و استفاده از آن را آسان می‌کند. جایگزینی مناسب برای تراشه PL2303: این ماژول برای دانلود میکروکنترلر STC و همچنین به‌روزرسانی دستگاه‌هایی مانند DVD، هارد دیسک، روتر و GPS تخصصی شده است و با ARDUINO، RASPBERRY PI، AVR، PIC، 8051 و غیره سازگار است. نکات استفاده: اطمینان حاصل کنید که درایور CH340G را قبل از استفاده از مبدل USB به TTL بر روی کامپیوتر خود نصب کرده‌اید. به سطوح ولتاژ توجه کنید تا با نیازهای دستگاه هدف (مثلاً 3.3V یا 5V) مطابقت داشته باشد.
