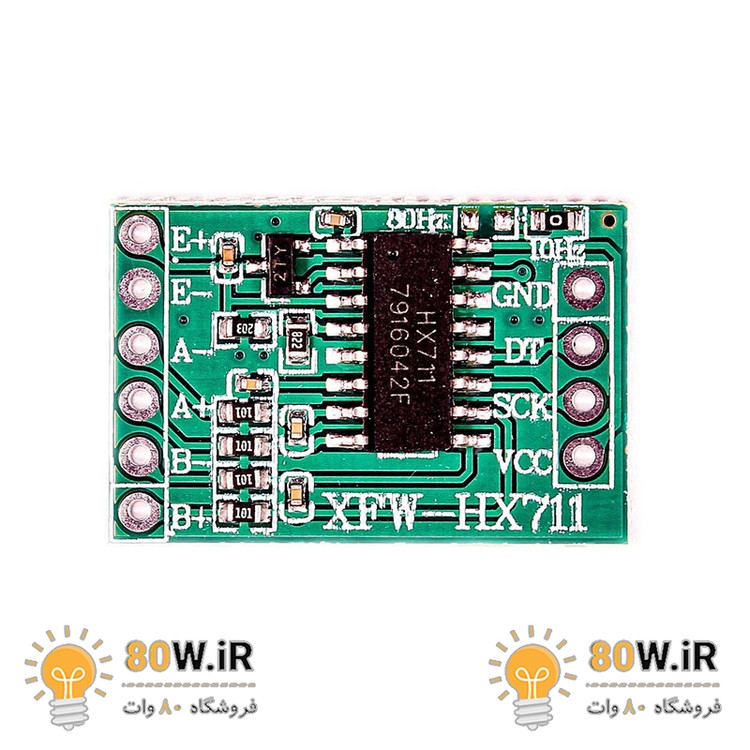

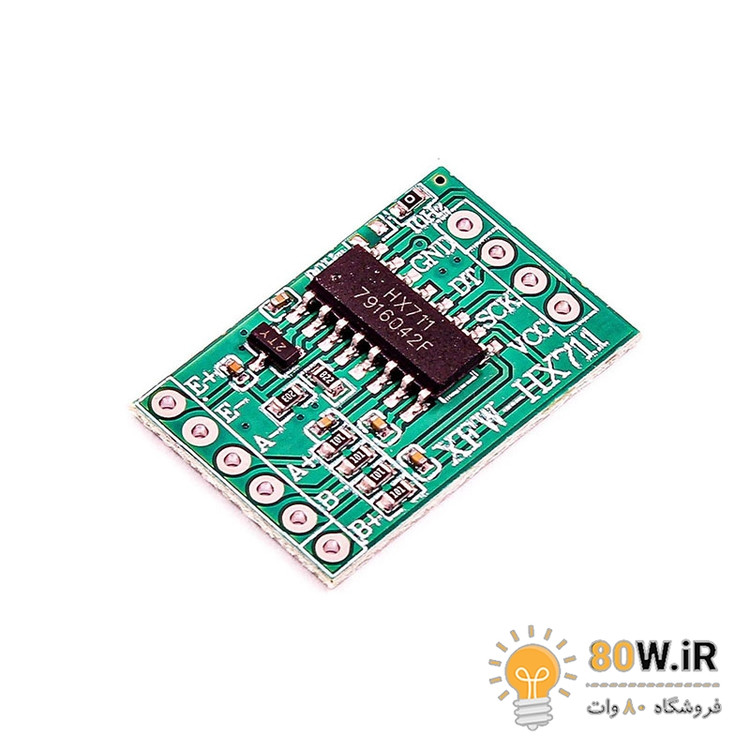

ماژول مبدل آنالوگ به دیجیتال 24 بیت لودسل HX711

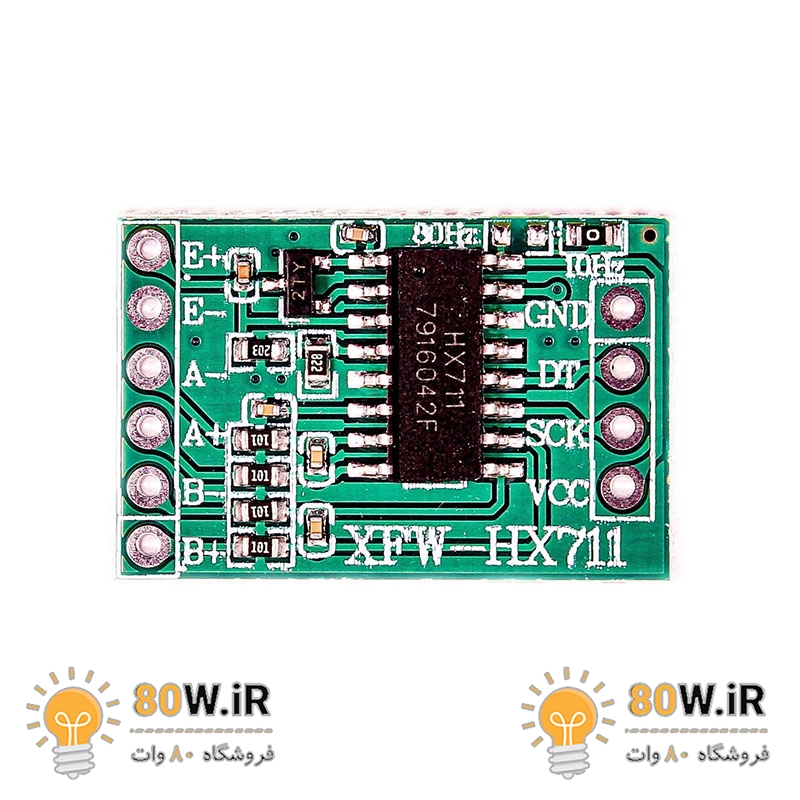

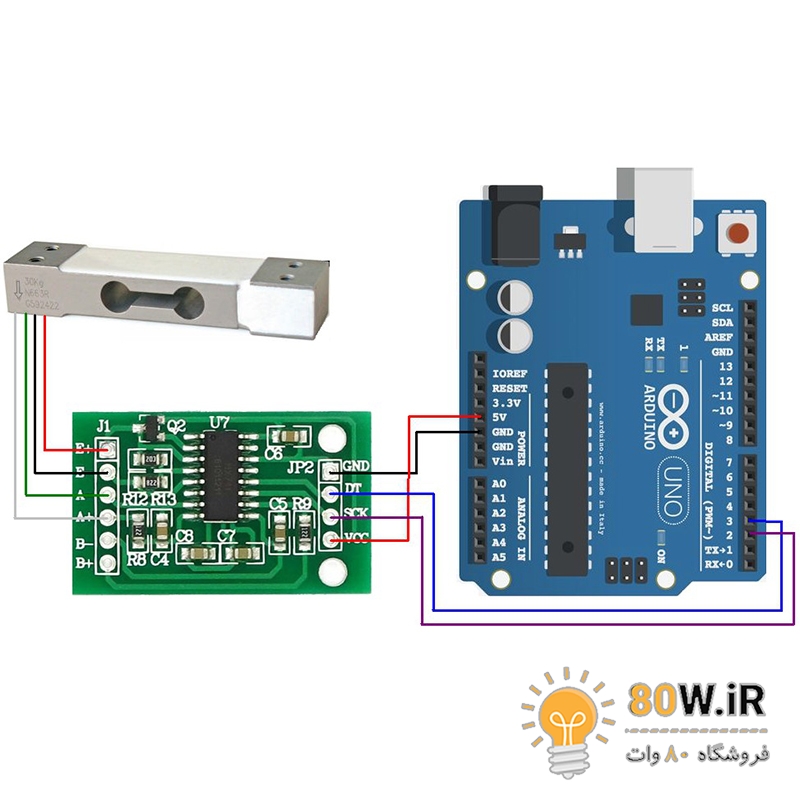

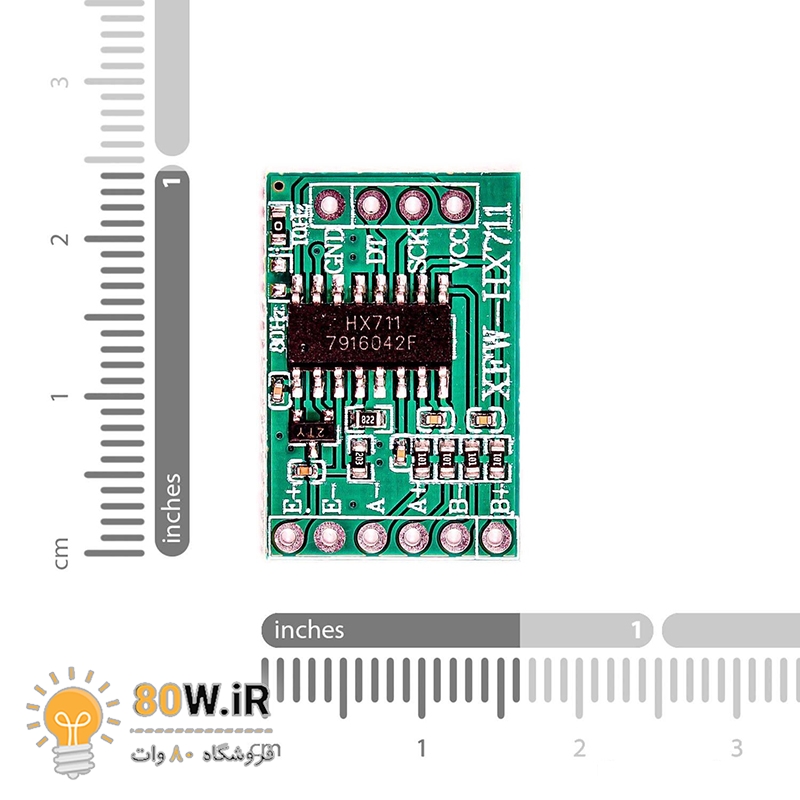

ماژول HX711 Dual-Channel 24-bit A/D Conversion Module یک برد تقویت‌کننده سیگنال است که به‌ویژه برای اتصال به لودسل‌ها (حسگرهای وزن) طراحی شده است. این ماژول به شما این امکان را می‌دهد تا تغییرات مقاومت لودسل را به‌دقت اندازه‌گیری کرده و پس از کالیبراسیون، وزن دقیق را محاسبه کنید. آی‌سی HX711 سیگنال‌های ضعیف لودسل را تقویت کرده و از طریق میکروکنترلر امکان خواندن داده‌ها را فراهم می‌سازد. مشخصات فنی ماژول مبدل آنالوگ به دیجیتال راه انداز لودسل HX711 چیپ: HX711 رزولوشن: 24 بیت تعداد کانال: 2 کانال ولتاژ ورودی: 2.7V ~ 5V جریان مصرفی: کمتر از 1.5 میلی‌آمپر نرخ خروجی داده: 10SPS یا 80SPS قابل انتخاب رد فرکانس تغذیه: همزمان 50Hz و 60Hz تعداد پین: 10 پین ابعاد: 24x16mm پایه‌های ماژول مبدل آنالوگ به دیجیتال راه انداز لودسل HX711 سمت آنالوگ: E+: مثبت تحریک E-: منفی تحریک A-: ورودی منفی کانال A A+: ورودی مثبت کانال A B-: ورودی منفی کانال B B+: ورودی مثبت کانال B سمت دیجیتال: GND: اتصال زمین/0 ولت DT: اتصال داده SCK: ورودی کلاک سریال VCC: ورودی تغذیه کاربردها این ماژول برای اندازه‌گیری وزن دقیق در پروژه‌هایی مانند ساخت ترازوی صنعتی، کنترل فرآیندها و حتی تشخیص حضور مناسب است. همچنین لودسل‌ها با یک پل Wheatstone چهار سیم به این ماژول متصل می‌شوند که دقت بالایی در اندازه‌گیری ارائه می‌دهد.
