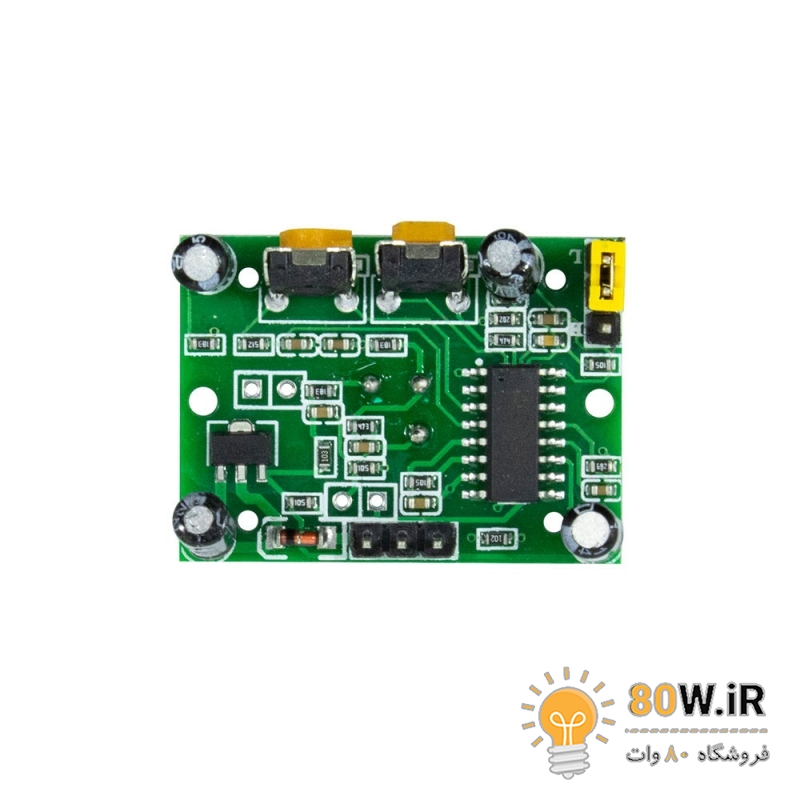

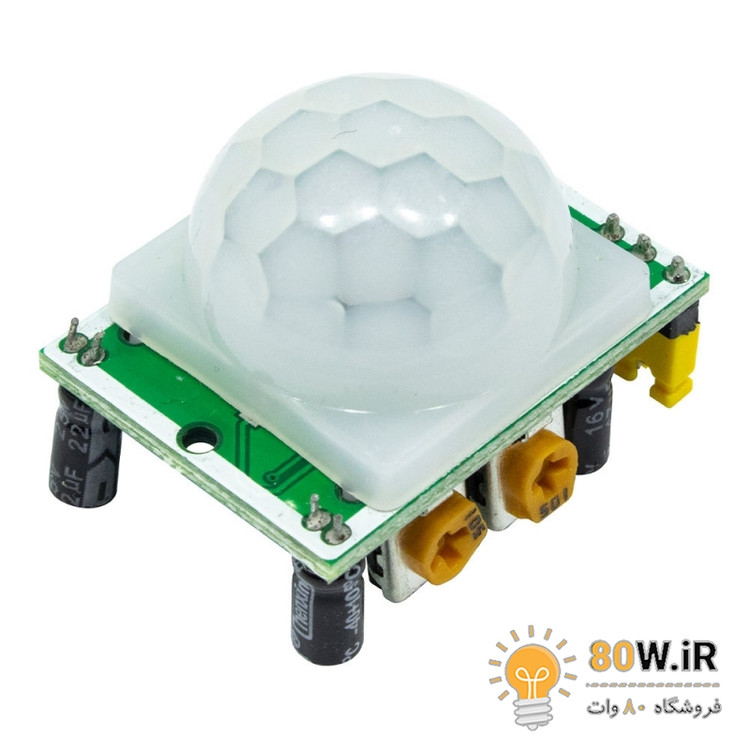

ماژول PIR سنسور تشخیص حرکت بدن HC-SR501

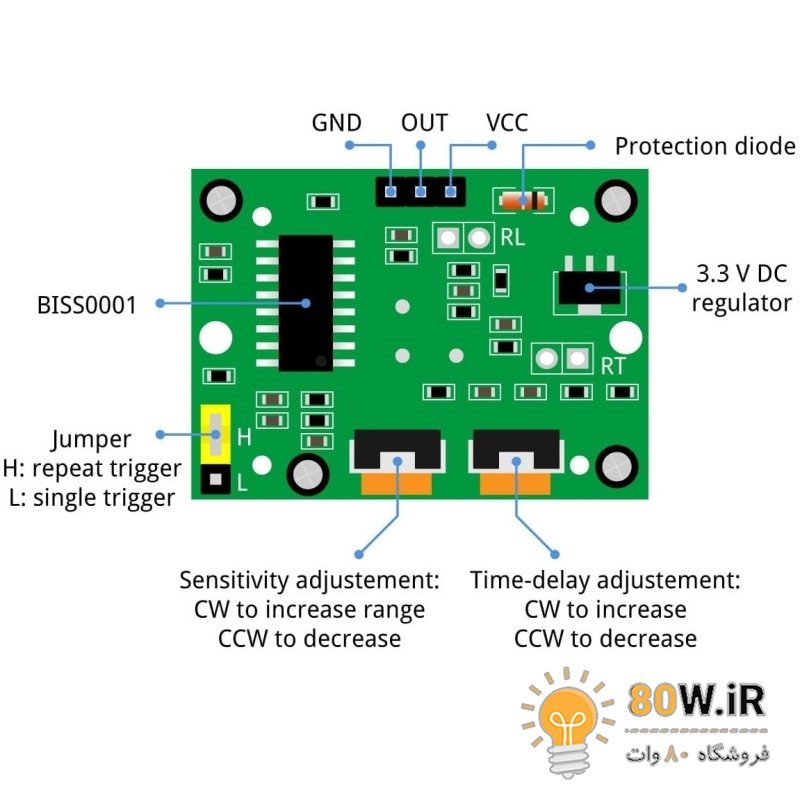

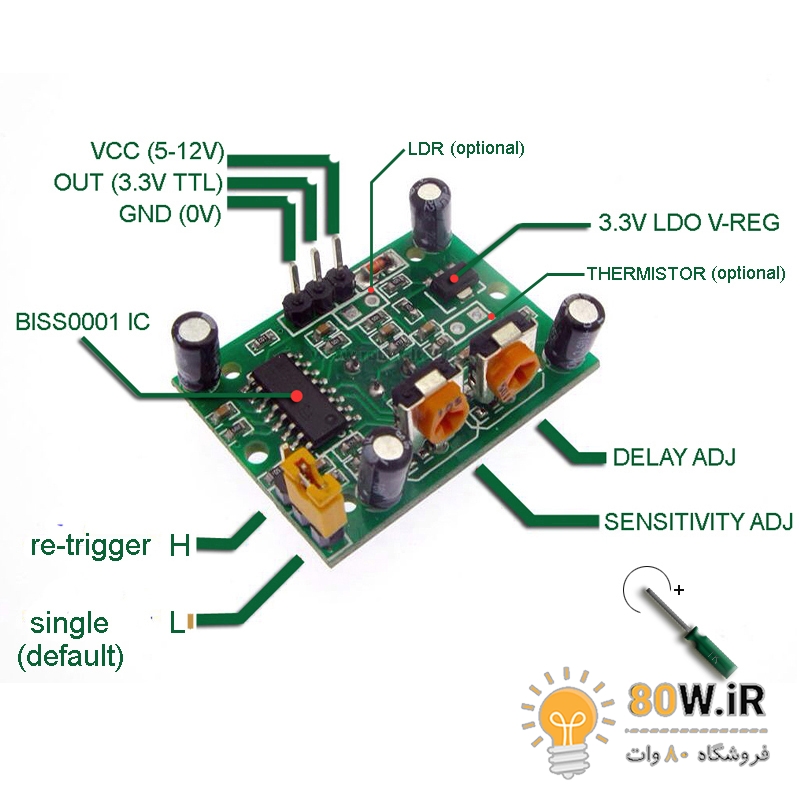

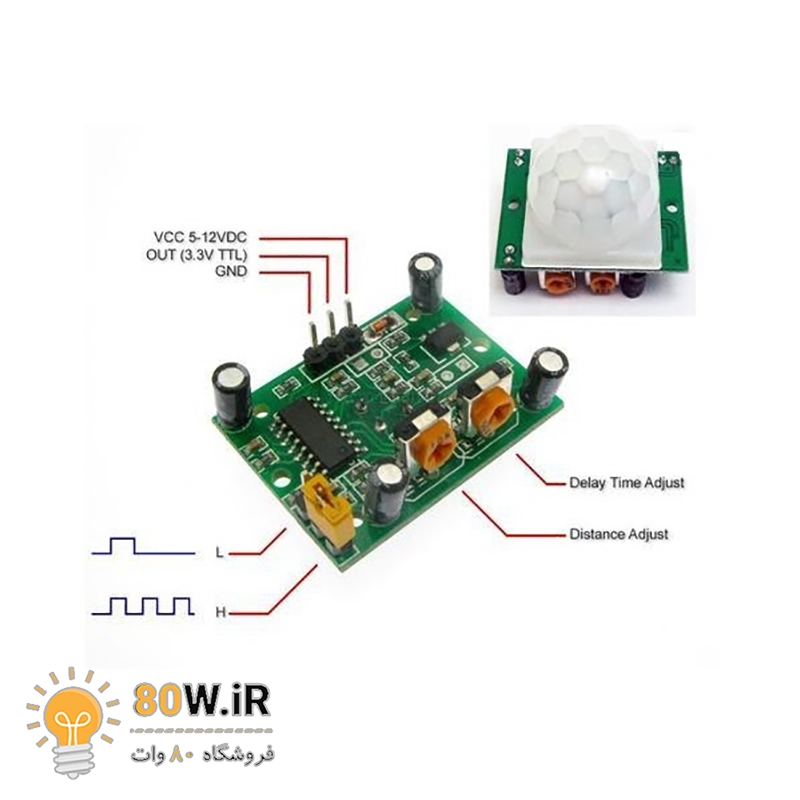

سنسورهای PIR یا Passive Infra-Red برای تشخیص حرکت بر مبنای نور مادون قرمز ناشی از گرمای موجود در محیط کاربرد دارند. از همین رو استفاده از این سنسور ها در سیستم های امنیتی برای تشخیص حرکت انسان و یا ورود های غیر مجاز بسیار رایج می باشد. راه اندازی اولیه و کالیبره شدن این سنسورها چیزی در حدود 10 تا 60 ثانیه به طول می انجامد و در طی این مدت برای تنظیم دقیق نباید در شعاع دید آنها حرکتی انجام پذیرد. سنسور حرکت مادون قرمز پیروالکتریک HC-SR501 یک ماژول موثر، ارزان قیمت و قابل تنظیم برای تشخیص حرکت در محیط می باشد ، اندازه کوچک و طراحی فیزیکی این ماژول به شما این امکان را می دهد به راحتی از آن در پروژه خود استفاده نمایید. خروجی این سنسور تشخیص حرکت می تواند مستقیما به یکی از پایه های میکروکنترل متصل گردد و در صورت تشخیص هر نوع حرکتی توسط سنسور مقداراین پین یک می گردد. دو پتانسیومتر موجود بر روی برد این امکان را به شما می دهد تا بتوانید حساسیت و زمان انتظار برای ایجاد تاخیر پس از تشخیص یک حرکت را تنظیم نمایید. مشخصات سنسور به همراه برد راه انداز حساسیت و زمان انتظار قابل تنظیم ولتاژ کاری: 5 تا 20 ولت دی سی ولتاژ TTL خروجی : 0-3.3 ولت مسافت تحت پوشش: 3 تا 7 متر قابل تنظیم زاویه تشخیص: 120 درجه زمان انتظار برای تشخیص حرکت بعدی: 0.3 تا 18 ثانیه قابل تنظیم کاربردها سیستم های امنیتی و ساخت دزدگیر روشن نمودن چراغ های منازل ، پارگینگ ، ساختمان و ... به وصورت هوشمند و بر اساس تشخیص حرکت کنترل و اتوماسیون صنعتی سیستم ها هشدار درب های اتوماتیک نور پردازی هوشمند
