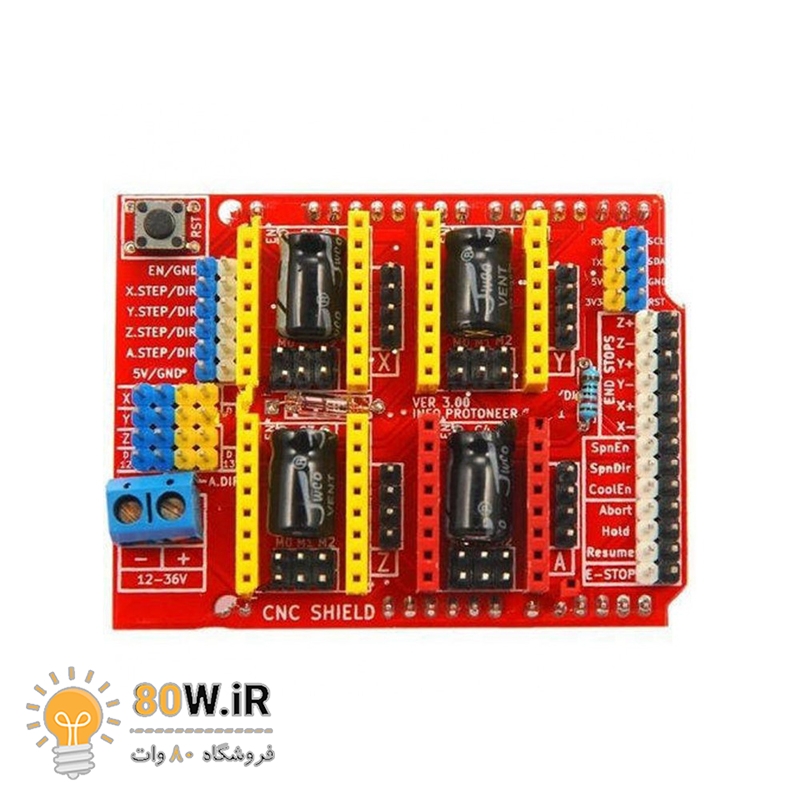

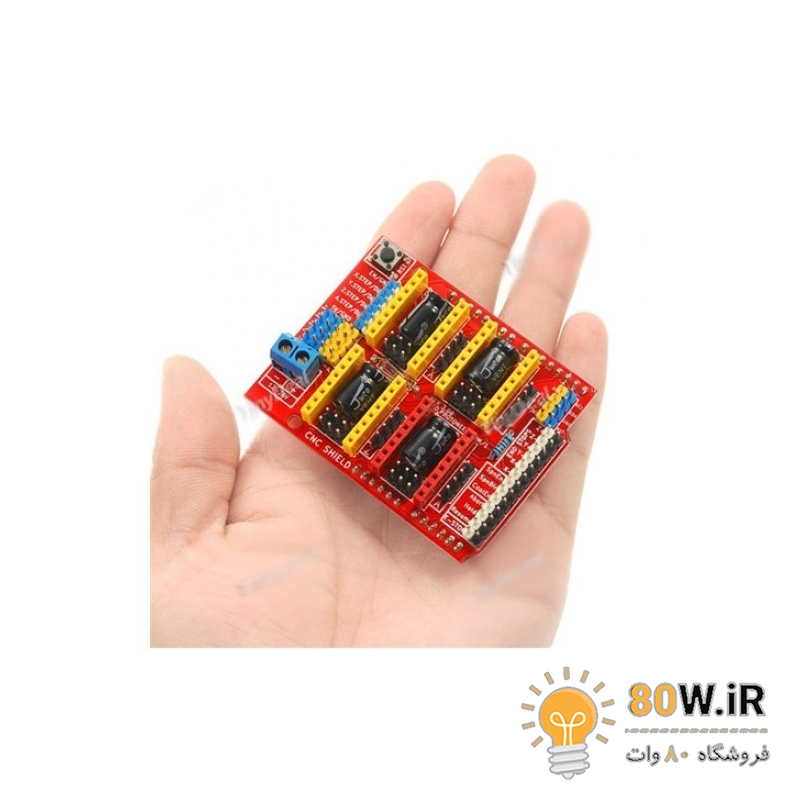

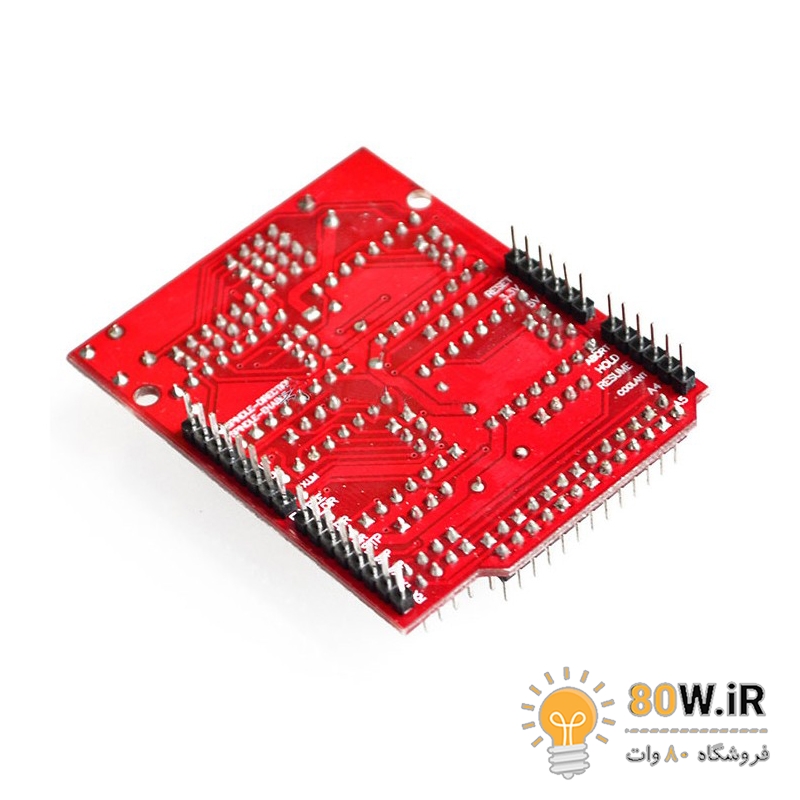

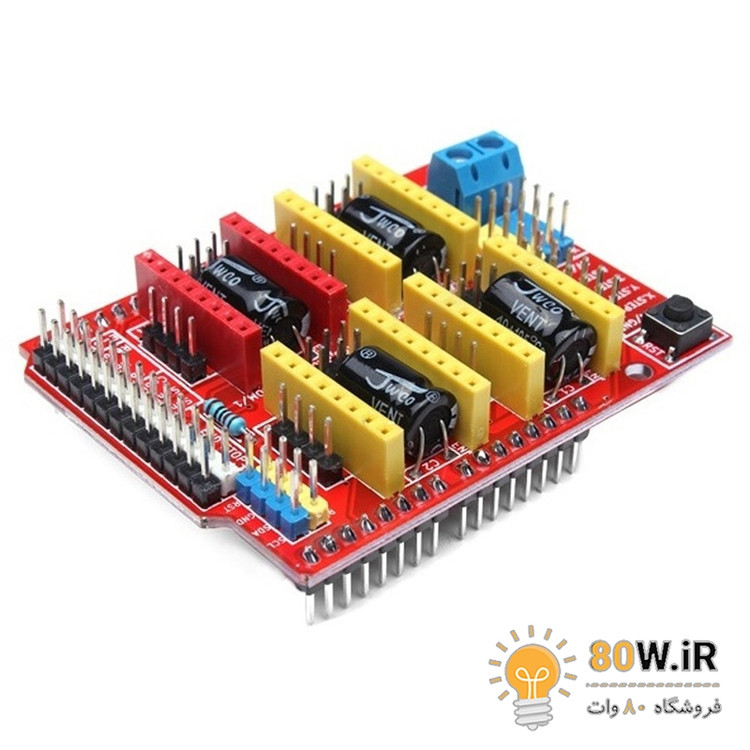

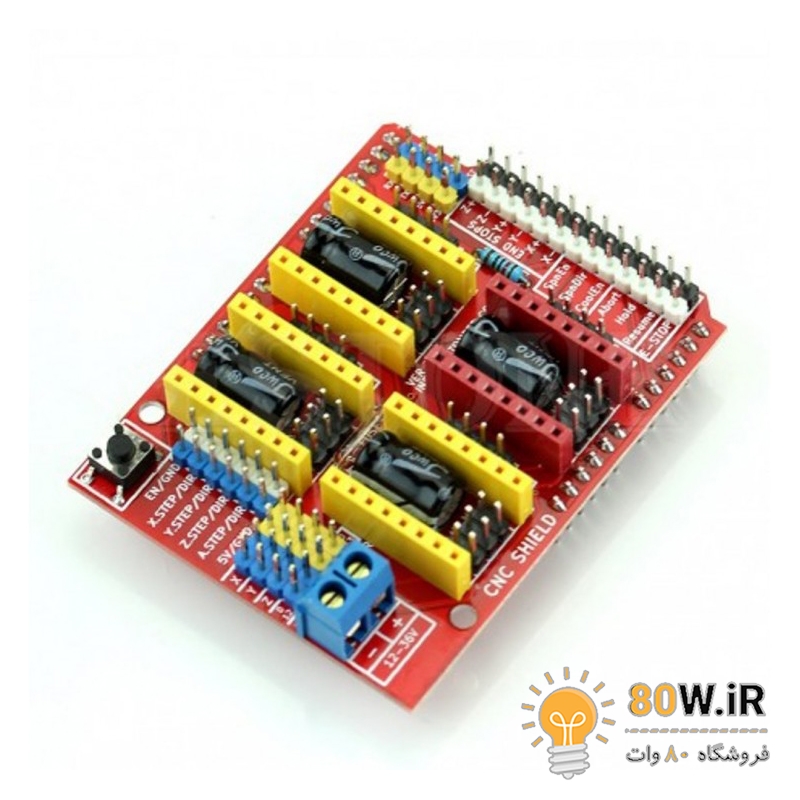

شیلد درایور CNC ورژن 3 Arduino UNO

شیلد درایور CNC ورژن 3 از بردهای توسعه آردوینو بوده و به راحتی می توان روی برد آردوینو قرار داد. از شیلد درایور CNC می توان در ساخت دستگاه لیزر و برش CNC، پرینتر سه بعدی، ربات های صنعتی استفاده کرد. برای راه انداری شیلد درایور CNC از ماژول های (A4988، DRV8825) و استپرموتورهای دوقطبی یا همان چهار سیمه استفاده کرد.  کاربردهای شیلد درایور CNC ورژن 3 راه اندازی موتورهای استپر دو قطبی ساخت دستگاه CNC پرینتر 3 بعدی مشخصات فنی شیلد درایور CNC ورژن 3 نسخه: 3 قابل استفاده به عنوان برد توسعه درایور برای دستگاه های حکاکی و پرینترهای سه بعدی ولتاژ کاری: 12 تا 36 ولت (تنها درایور DRV8825 می‌تواند تا 36V را پشتیبانی کند) ماژول های استپ درایو سازگار: A4988, DRV8825 تعداد محور: 4 ابعاد: 68 x 53 x 18mm / 2.67 x 2.08 x 0.7 اینچ محتویات یک عدد شیلد درایور CNC بدون جامپر و درایور نکات مهم هشدار: اتصال یا قطع موتور پله‌ای در هنگام روشن بودن درایور ممکن است باعث آسیب به درایور شود. Specification Latest Arduino CNC Shield V3 GRBL 0.8c compatible. (Open source firmware that runs on an Arduino UNO that turns G-code commands into stepper signals) 4-Axis support (X, Y, Z , A-Can duplicate X,Y,Z or do a full 4th axis with custom firmware using pins D12 and D13) 2 x End stops for each axis (6 in total) Spindle enable and direction Coolant enable Uses removable Pololu A4988 compatible stepper drivers. (A4988, DRV8825 and others) Jumpers to set the Micro-Stepping for the stepper drivers. (Some drivers like the DRV8825 can do up to 1/32 micro-stepping ) Compact design. Stepper Motors can be connected with 4 pin molex connectors or soldered in place. Runs on 12-36V DC. (At the moment only the Pololu DRV8825 drivers can handle up to 36V so please consider the operation voltage when powering the board.) Please note that this is an unassembled kit and needs soldering.
