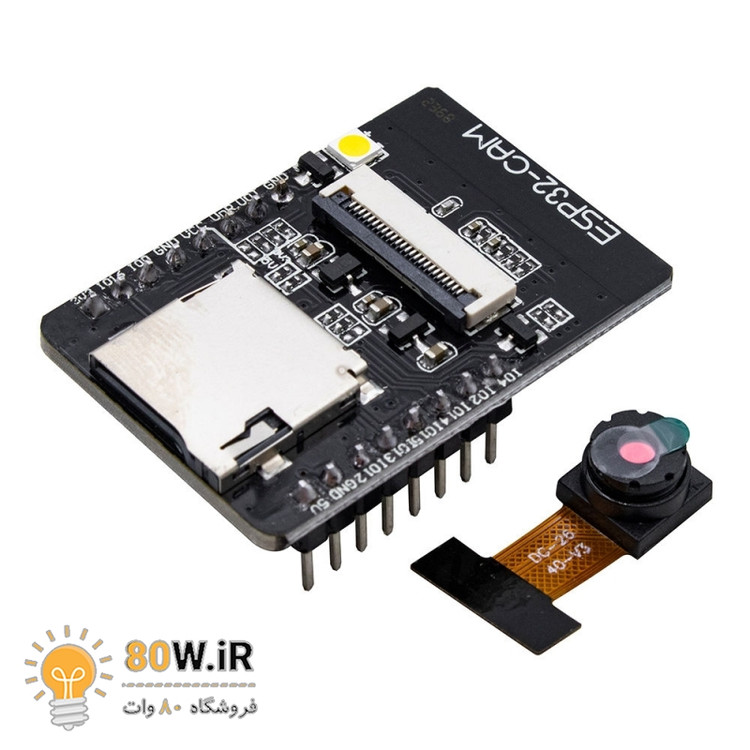

ماژول وای فای و بلوتوث ESP32-CAM با دوربین 2 مگاپیکسل OV2640

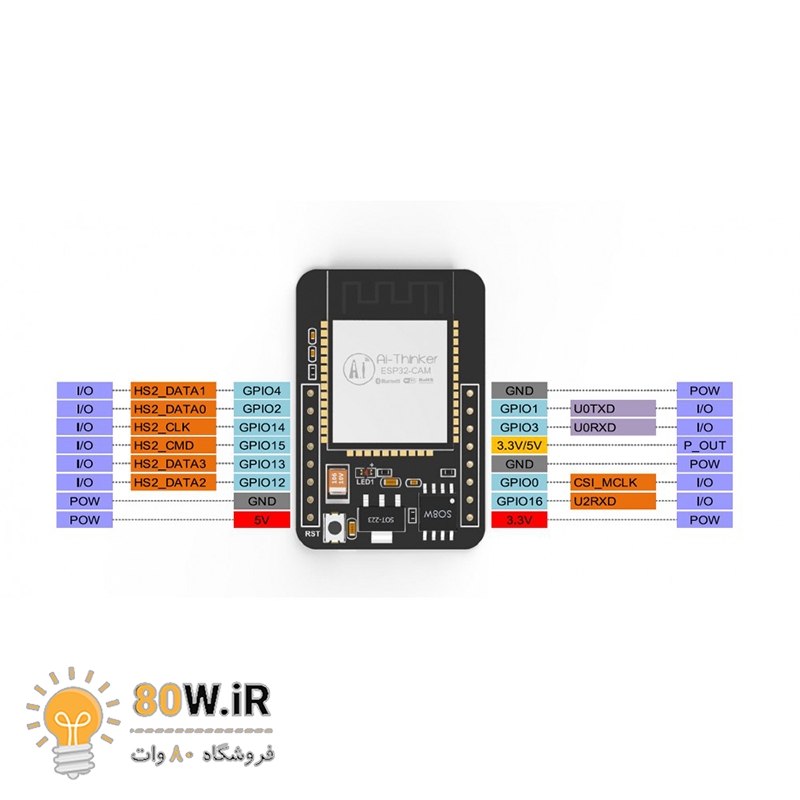

ماژول ESP32-CAM به عنوان یک برد توسعه‌ی همه‌کاره و جمع‌وجور شناخته می‌شود که قابلیت‌های Wi-Fi/Bluetooth و یک ماژول دوربین را در خود جای داده است. این برد توسط شرکت Espressif Systems توسعه داده شده و برای پروژه‌هایی که نیاز به پردازش تصویر و ویدیو دارند، طراحی شده است. در این بررسی، به ویژگی‌های کلیدی، عملکرد و کاربردهای بالقوه ESP32-CAM خواهیم پرداخت و دلیل محبوبیت آن را در پروژه‌های دوربین‌دار بررسی خواهیم کرد. توجه: ممکن است کد دوربین ارسالی این ماژول با آنچه در تصاویر میبینید متفاوت باشد توجه: برای تشخیص چهره و نام گذاری روی صورت، از فریمور نسخه 1.0.4 بردهای ESP در نرم افزار آردوینو IDE استفاده کنید. ممکن است روی بعضی دیگر از نسخه ها نیز، این قابلیت فعال باشد اما با تست بر روی نسخه 3.0.5، مشخص شد که این نسخه فریور این قابلیت را حذف کرده است. ویژگی‌های کلیدی ESP32-CAM میکروکنترلر ESP32: میکروکنترلر دو هسته‌ای و قدرتمند با قابلیت‌های Wi-Fi و Bluetooth و تعدادی پین GPIO متنوع. ماژول دوربین (OV2640): پشتیبانی از وضوح‌های مختلف تصویر و ویدیو، از جمله تا 1600x1200 پیکسل. اسلات کارت microSD: برای ذخیره‌سازی تصاویر و ویدیوها، به کاربران این امکان را می‌دهد که به راحتی تصاویر ضبط شده را ذخیره کنند. پین‌های GPIO: شامل 40 پین GPIO که به کاربران اجازه می‌دهد سنسورها، نمایشگرها و یا دستگاه‌های جانبی بیشتری را متصل کنند. برنامه‌نویسی از طریق Arduino IDE یا ESP-IDF: برنامه‌نویسی با محیط کاربرپسند Arduino IDE و برای کاربران پیشرفته‌تر، استفاده از ESP-IDF برای کنترل و سفارشی‌سازی در سطوح پایین‌تر. محدوده وسیع کاربرد: مناسب برای برنامه‌های مختلف از جمله استریم ویدیو، اتوماسیون خانگی، سیستم‌های امنیتی و نصب‌های تعاملی. مشخصات فنی برد توسعه ESP32-CAM میکروکنترلر: میکروکنترلر دو هسته‌ای ESP32 (Tensilica LX6) با فرکانس کاری 240MHz. حافظه PSRAM: 2/4/8MB (انتخابی) --- در فریم ریت ثبت تصویر تاثیر گذار است. Wi-Fi و Bluetooth: قابلیت‌های Wi-Fi (802.11 b/g/n) و Bluetooth (4.2 BR/EDR و BLE) یکپارچه. ماژول دوربین: ماژول دوربین OV2640 با وضوح تا 1600x1200 پیکسل. ذخیره‌سازی: 520 کیلوبایت SRAM، حافظه فلش PSRAM خارجی 2 تا 8 مگابایت و اسلات کارت microSD برای ذخیره‌سازی خارجی. پین‌های GPIO: 10 پین ورودی/خروجی عمومی برای اتصال سنسورها، دستگاه‌ها و نمایشگرهای خارجی. رابط برنامه‌نویسی: برنامه‌نویسی از طریق USB-TTL مبدل. اتصال USB: بدون پورت USB. منبع تغذیه: می‌تواند از طریق منبع 5V خارجی تغذیه شود. ابعاد: 40x27 میلی‌متر. دکمه‌ها: دکمه ریست برای ریست کردن برد. رگولاتور ولتاژ: رگولاتور ولتاژ 3.3V یکپارچه برای عملکرد پایدار. آنتن: آنتن یکپارچه برای ارتباطات Wi-Fi و Bluetooth. پین‌های برد توسعه ESP32-CAM پین‌های ESP32-CAM معمولاً شامل مجموعه‌ای از پین‌های GPIO، پین‌های منبع تغذیه، پین‌های مرتبط با دوربین و دیگر پین‌های رابط است. پین‌های قدرت و ریست: 5V: منبع تغذیه 5V خارجی. GND: زمین. VIN: منبع تغذیه 5V یا بالاتر. کارت microSD: HS2_DATA0 - 3: خطوط داده کارت microSD. HS2_CMD: خط فرمان کارت microSD. HS2_CLK: خط کلاک کارت microSD. وضعیت فلش و بوت: GPIO_0: برای تعیین حالت بوت. پین‌های GPIO عمومی: پین‌های اضافی GPIO برای استفاده عمومی (IO0، IO4، IO5، IO12، IO13، IO14، IO15، IO16 و غیره).
