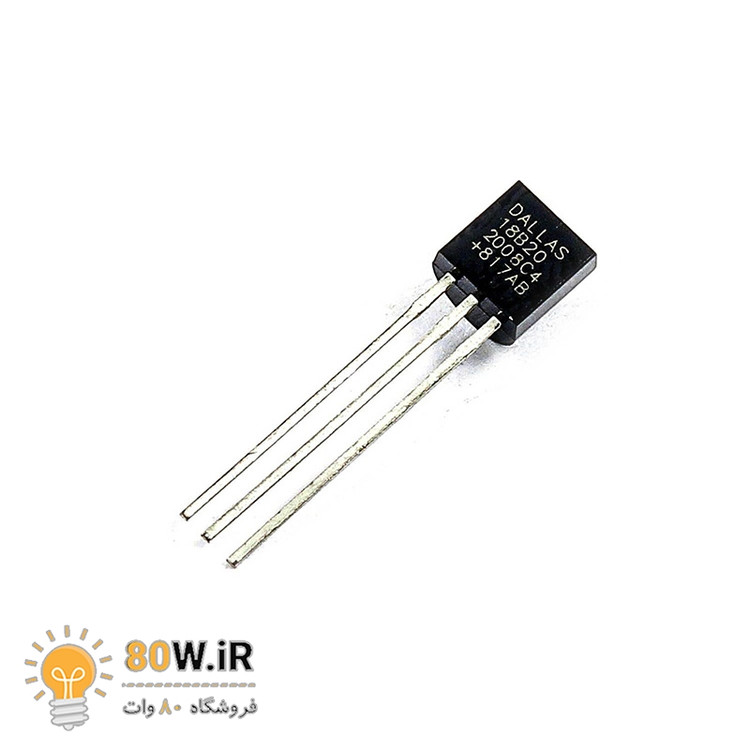

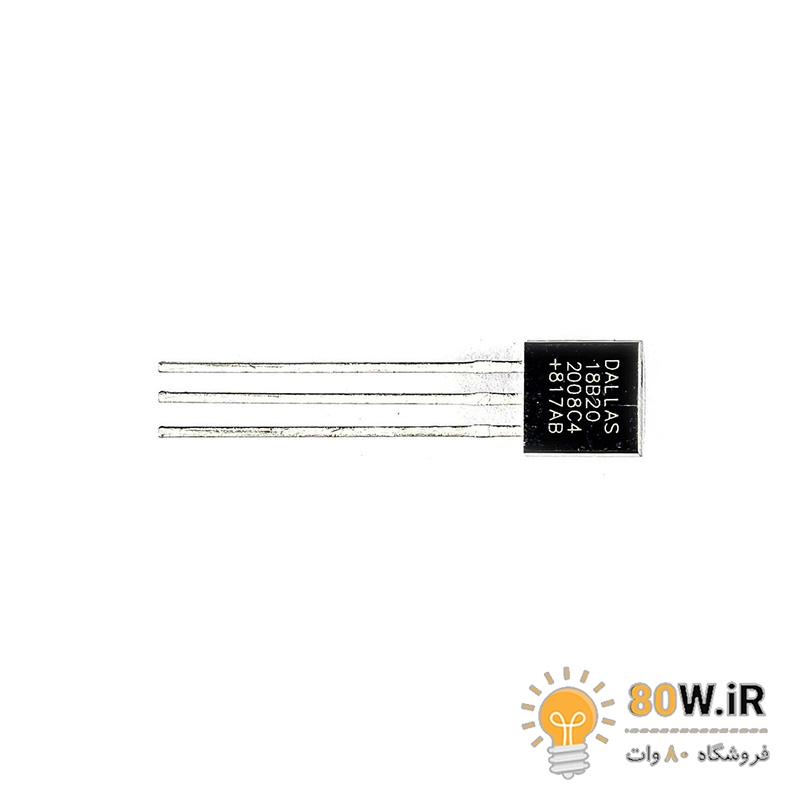

سنسور دماسنج دیجیتال DS18B20

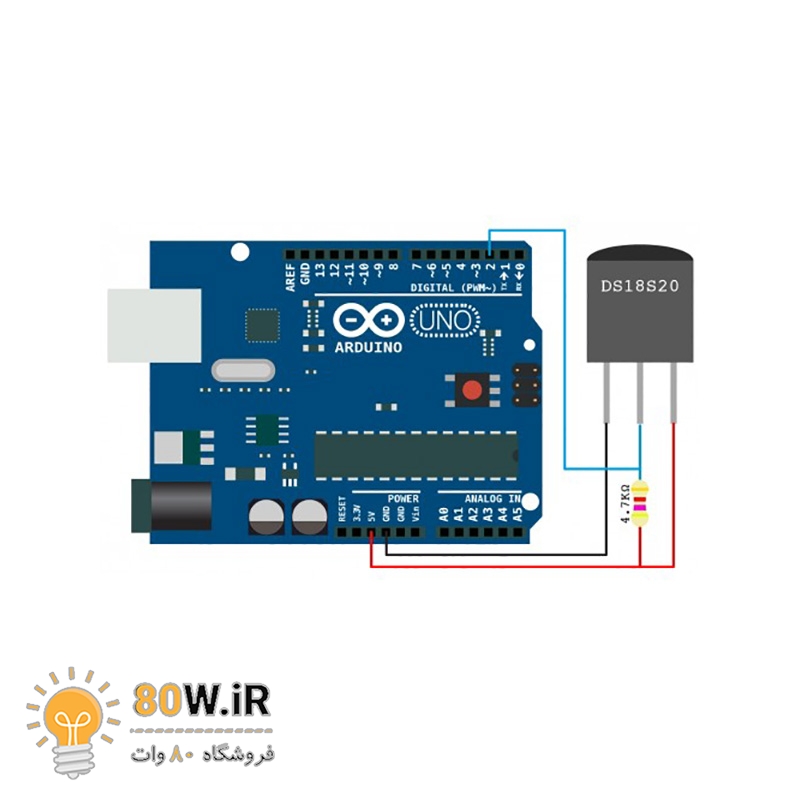

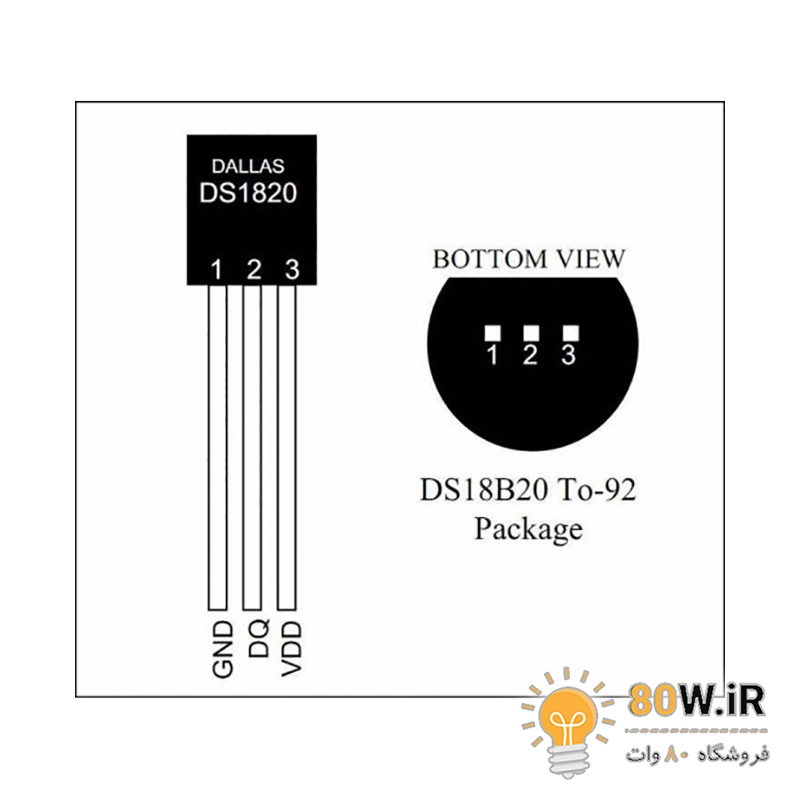

سنسور DS18B20 یک سنسور دمای دیجیتال با دقت بالا است که به‌صورت تک سیم کار می‌کند و می‌تواند دما را در بازه‌ی -55 تا +125 درجه سانتی‌گراد اندازه‌گیری کند. خروجی این سنسور دیجیتال است و به راحتی تنها با یک مقاومت 4.7 کیلو می توان آن را به آردينو متصل کرد. ارتباط اين سنسور با آردوينو از طريق پروتكل 1 سيمه (1wire) برقرار ميشود و هر سنسور دارای کد شناسه 64 بیتی است. بنابراين ميتوان چندين سنسور را تنها از طريق 1 سيم مشترك به آردوينو متصل كرد. این سنسور برای اندازه‌گیری دما در پروژه‌های مختلف، از جمله آردوینو، رزبری‌پای و سایر میکروکنترلرها مناسب است. مشخصات فنی سنسور دماسنج دیجیتال DS18B20 ولتاژ تغذیه: 3 تا 5.5 ولت خروجی: دیجیتال پروتکل ارتباطی: 1-Wire دقت اندازه‌گیری: 9 تا 12 بیت (قابل تنظیم توسط کاربر) محدوده دما: 55- تا 125+ درجه سانتی‌گراد دقت: ±0.5 درجه سانتی‌گراد در محدوده 10- تا 85+ درجه سانتی‌گراد زمان تبدیل: حداکثر 750 میلی‌ثانیه تعداد پایه‌ها: 3 پایه (VDD، GND، DATA) ویژگی‌ها: شناسه 64 بیتی منحصر‌به‌فرد، قابلیت اتصال چندین سنسور در یک خط نحوه استفاده از سنسور دماسنج دیجیتال DS18B20 اتصال این سنسور به آردوینو بسیار ساده است و تنها نیاز به یک مقاومت 4.7 کیلو اهم دارد. پایه‌ی اول به زمین، پایه‌ی دوم به خروجی و پایه‌ی سوم به مثبت منبع تغذیه وصل می‌شود. با پروتکل 1Wire می‌توان چندین سنسور را از طریق یک سیم مشترک به آردوینو متصل کرد. کاربردهای سنسور سنسور دماسنج دیجیتال DS18B20 کنترل های محیطی HVAC سیستم های نظارت بر دمای داخل ساختمان ها تجهیزات یا ماشین آلات و سیستم های نظارت و کنترل فرآیند.
