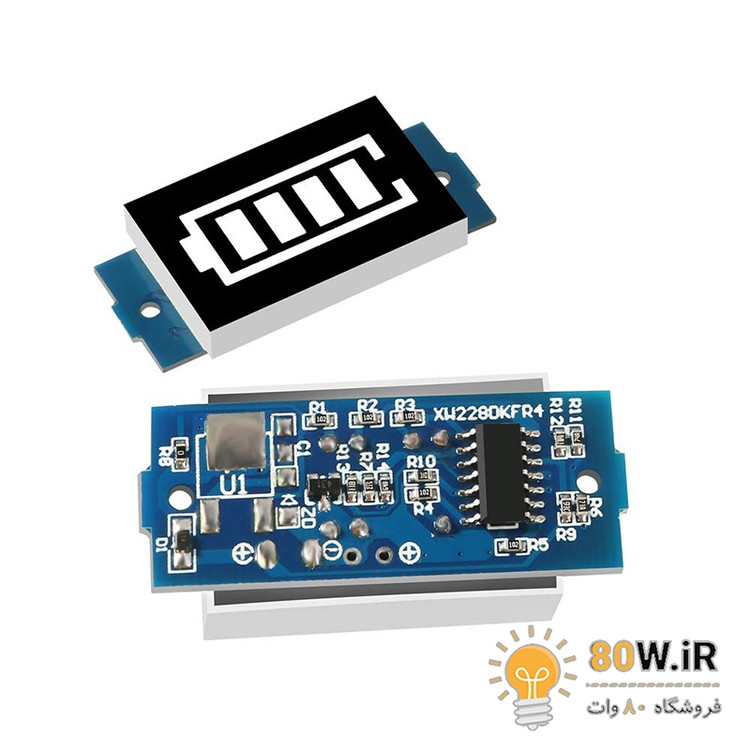

ماژول بارگراف نمایشگر میزان شارژ باتری لیتیومی تک سل

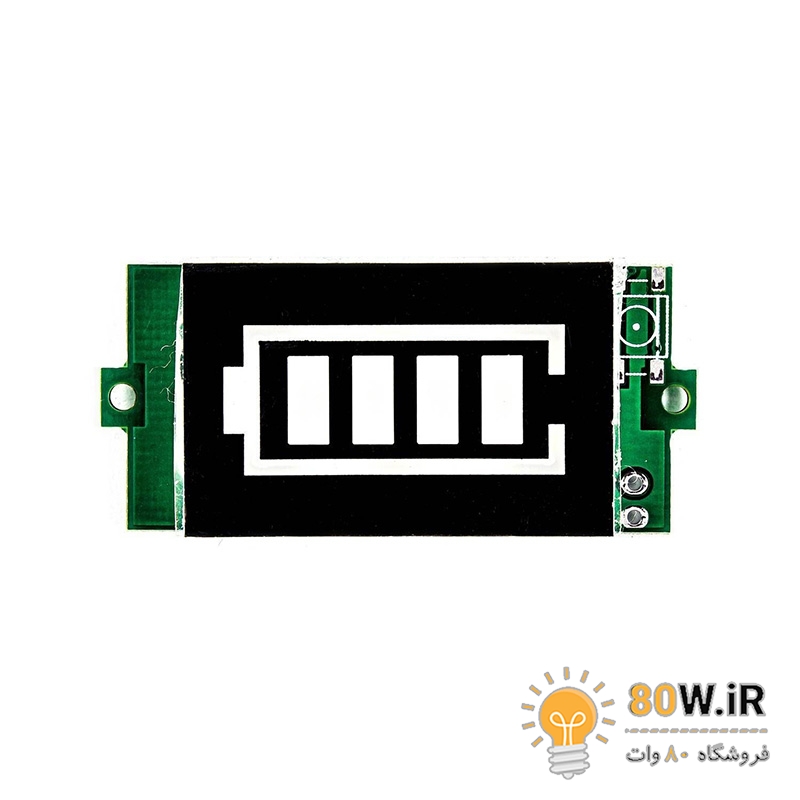

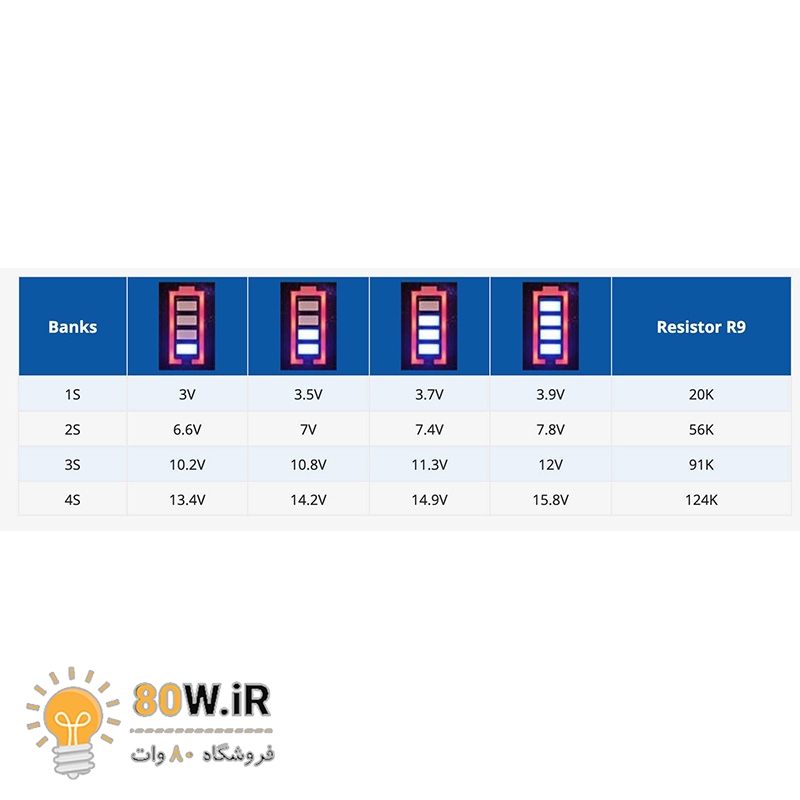

ماژول بارگراف، یک ماژول نمایشگر است که وضعیت شارژ (ظرفیت) باتری‌های لیتیومی 18650 یونی و همچنین سایر باتری‌های لیتیوم با حداکثر ولتاژ 4.2 ولت در هر سل را نشان می‌دهد. برای استفاده به سادگی ماژول را به اتصالات مثبت و منفی باتری متصل کنید. در این حالت وضعیت شارژ باتری در زمان واقعی با استفاده از نمایشگر نوار بصری نمایش داده می‌شود. رنگ نوار خارجی نمایشگر قرمز است و چراغ‌های داخلی نمایشگر آبی هستند. کاربردهای ماژول بارگراف نمایشگر میزان شارژ باتری لیتیومی تک سل منبع تغذیه DIY شارژرهای باتری RC وسایل نقلیه الکتریکی باتری لیتیومی تک سل پانل‌های ابزار صفحه نمایش دیجیتال خواندن نمایش وضعیت باتری و توان مشخصات فنی ماژول بارگراف نمایشگر میزان شارژ باتری لیتیومی تک سل دارای رنگ‌های قرمز و آبی شرح وضعیت 4 سگمنت این ماژول : زمانی که ولتاژ 3 ولت باشد، یک بلاک روشن می‌شود. زمانی که ولتاژ 3.5 ولت باشد، دو بلاک روشن می‌شود. زمانی که ولتاژ 3.7 ولت باشد، سه بلاک روشن می‌شود. زمانی که ولتاژ 3.9 ولت باشد، چهار بلاک روشن می‌شود. زمانی که ولتاژ کمتر از 3 باشد، چهار بلاک خاموش می‌شوند و شما می‌توانید باتری را عوض کنید.
