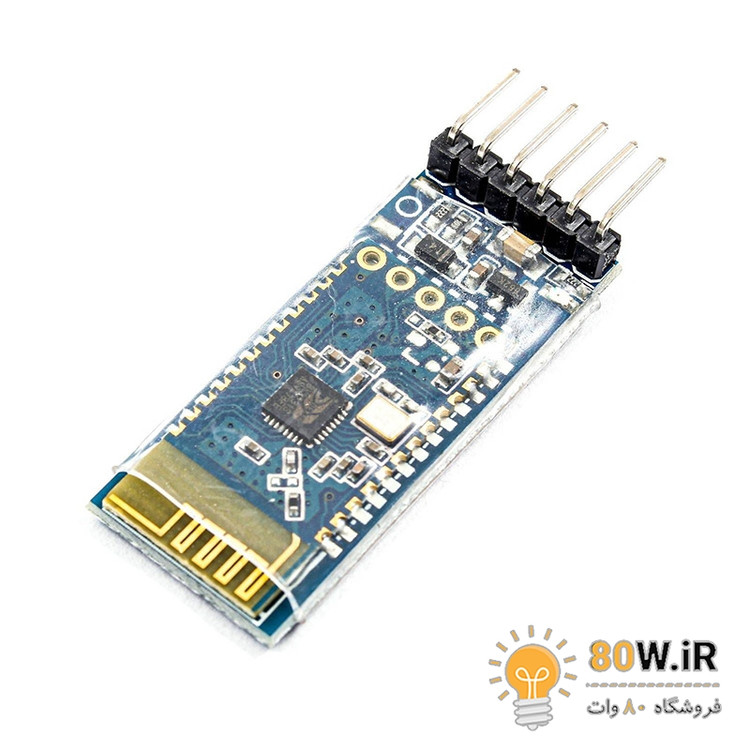

ماژول بلوتوث سریال SPP-C به همراه برد کمکی

ماژول بلوتوث از جمله ماژول‌های ارتباط بی سیم است که با کمک چند دستور می‌توانید با آن ارتباط برقرار کنید. این ماژول‌ها معمولا برای برقراری ارتباط بین دیوایس‌های بدون ارتباط بی سیم و گوشی‌های تلفن همراه و لپتاپ‌ها مورد استفاده قرار می‌گیرند. دستور دادن به این ماژول‌ها از طریق ATcommandها صورت می‌گیرد و به راحتی می‌توانید پس از روشن شدن ماژول نام آن را در لیست اسامی دیوایس‌های بلوتوث در گوشی خود مشاهده نمایید. این ماژول، در واقع ماژول بلوتوث سریال پورت صنعتی (serial port bluetooth) است که جایگزینی برای ارتباطات سیمی در پروژه‌های شما می‌باشد. این ماژول مقرون به صرفه بوده، و دارای اندازه کوچک، کم مصرف و حساسیت بالای دریافت و ارسال می باشد. همچنین تنها با چند مؤلفه خارجی می‌تواند عملکرد قدرتمند خود را تحقق بخشد. مشخصات فنی ماژول آداپتور بلوتوث به سریال SPP-C : نسخه برد: v1.35 فرکانس کاری: 2.4-2.48 گیگا هرتز مشخصات بلوتوث: V3+EDR ورژن بلوتوث: 3 دارای آنتن PCB RF داخلی نوع ارتباط با میکروکنترلر: UART ولتاژ تغذیه: 3.3/5 ولت DC دمای کاری: 40- تا 150+ درجه سانتی گراد ابعاد: 27x13x2 میلی متر وزن: 5 گرم پشتیبانی از رابط UART و SPP نوع ارتباط بلوتوث: SPP serial protocol بادریت پیش فرض: 9600 کاربردهای ماژول آداپتور بلوتوث به سریال SPP-C پرینتر بلوتوثی انتقال داده بی سیم بلوتوثی ریموت کنترل و مانیتورینگ هوشمند سازی ساختمان ها دستگاه های دیاگ خودرو بی سیم موس و کی برد بی سیم سیستم های آلارم و امنیت انتقال اطلاعات در سیستم ها جایگزین کابل سریال وسایل هوشمند، کنترل صنعتی تجهیزات بازرسی کنسول های بازی بی سیم (joystick) کنترل خانه های هوشمند کنترل تجهیزات صنعتی ربات تبلت و تلفن همراه کامپیوتر و ادوات جانبی پروژه های میکروکنترلری نحوه استفاده از ماژول بلوتوث سریال SPP-C به همراه برد کمکی این ماژول را با استفاده از مبدل USB به سریال (TTL) به کامپیوتر وصل کنید و با استفاده از ابزارهای درگاه COM مثل Ai-Thinker Serial Tool، به آن متصل شوید. سپس با استفاده از دستورات AT جدول زیر، می‌توانید تنظیمات اولیه این ماژول را انجام دهید. < Command Description Example Response AT Test if the module is working AT\r\n OK AT+VERSION Get the firmware version AT+VERSION\r\n +VERSION=2.0-20100601 OK AT+LADDR Read Bluetooth address AT+LADDR\r\n +LADDR=11:22:33:44:55:66 AT+NAME Set or read the Bluetooth name AT+NAMEBOLUTEK\r\n +NAME=BOLUTEK AT+PIN Set or read the pairing PIN AT+PIN8888\r\n +PIN=8888 AT+BAUD Set the baud rate AT+BAUD6\r\n +BAUD=6 (38400 bps)   The SPP-C Bluetooth to Serial Adapter Module is a reliable and efficient solution for wireless serial communication, designed as a replacement for HC-05 and HC-06 modules. It features Bluetooth Specification V2.1+EDR, operating within the 2.4GHz to 2.48GHz ISM band, ensuring robust data transmission. Its compact and durable design is ideal for industrial, commercial, and personal electronics applications, offering easy integration through a UART host interface and low power consumption for optimal performance. Specifications of SPP-C Bluetooth to Serial Adapter Module Operating Frequency Band: 2.4GHz - 2.48GHz (unlicensed ISM band) Bluetooth Specification: V3+EDR Output Power Class: Class 2 Operating Voltage: 3.3/5V Host Interface: UART Dimensions: 27x13x2 mm Weight: 5g
