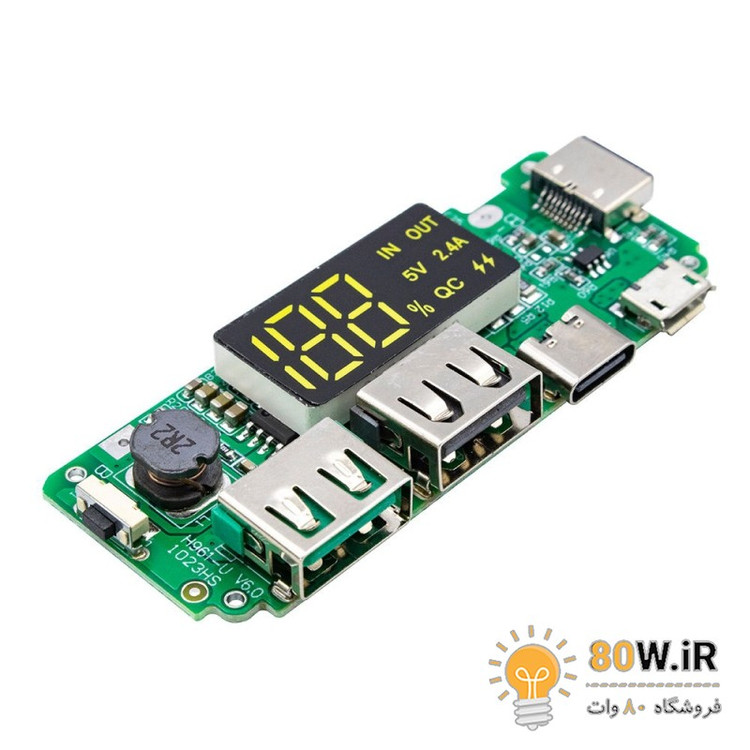

ماژول پاوربانک فست 5V 2.4A دارای نمایشگر H961

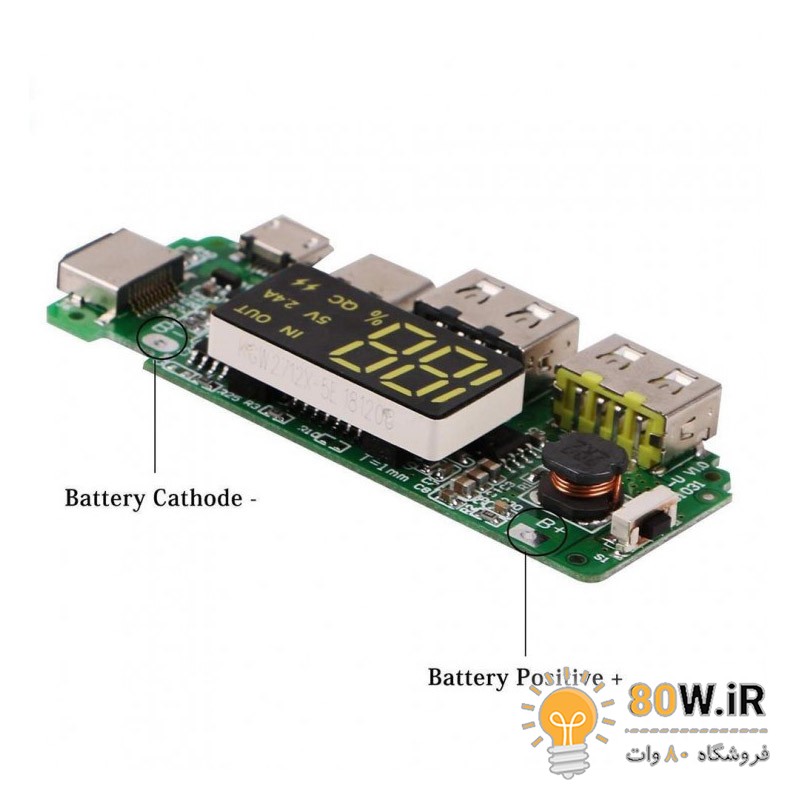

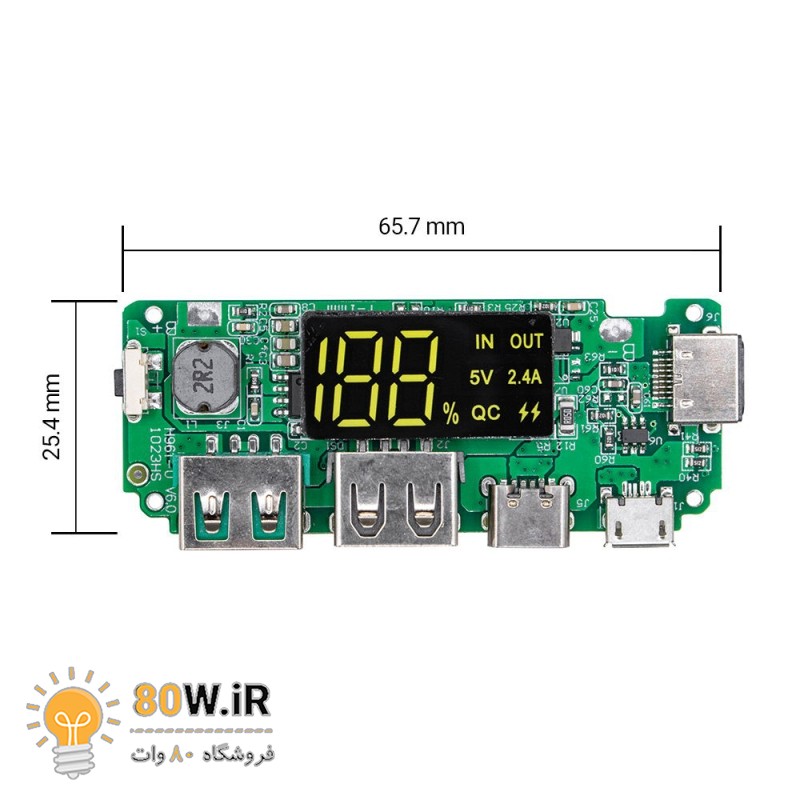

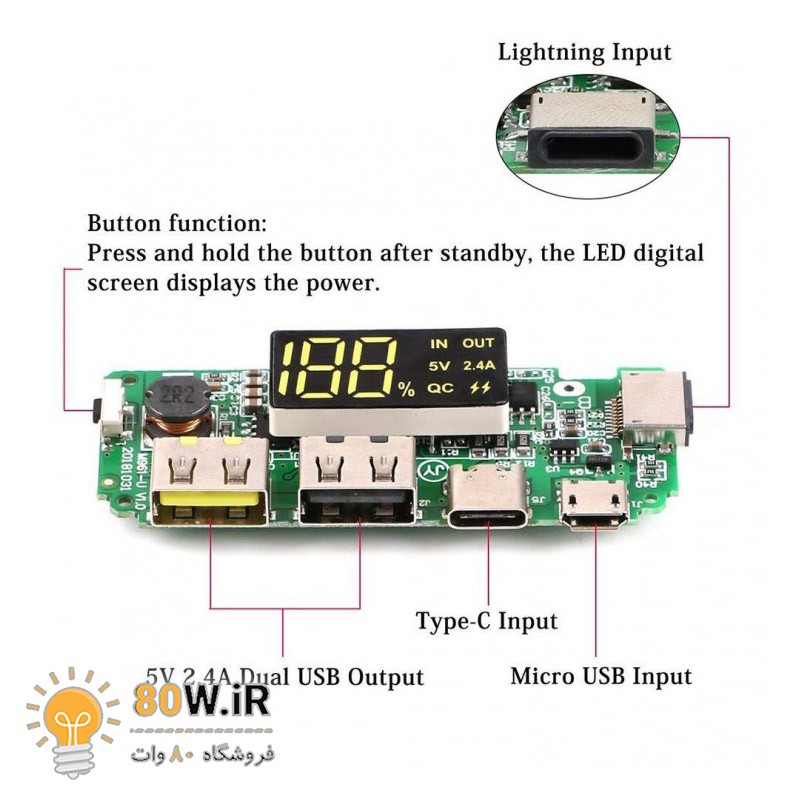

تنها با اتصال یک منبع ولتاژ 5 ولتی با درگاه میکرو  USB  به ورودی شارژر میتواند باتری متصل به خروجی را تا 5V شارژ نماید. این ماژول بطور کلی برای منابع تغذیه قابل حمل که ازباتری های lithium 18650 استفاده میکنند مناسب است. جزیان مناسب برای شارژ باتری موبایل به طور خودکار تنظیم میشود. این ماژول برای توان کمتر از 0.5 وات و بالاتر از 10.5 مناسب نیست. این ماژول دارای  مدار محافظ نمیباشد بنابر این با توجه به ولتاژ 3 تا 4.2 ولتی نباید باتری های چندتایی سری با یکدیگر موازی شوند. باتری باید دارای ظرفیت 4A حدودی برای دشارژ باشد. مشخصات ورودی : 5V-1A رابط ورودی: پورت مادگی میکرو USB و type-c و lightning  رابط خروجی: 2× پورت استاندارد مادگی دارای نمایشگر LCD باتری های مجاز برای ماژول: باتری های لیتیومی 18650 با سر فلت یا باتری لیتیوم پلیمری تعداد باتری : 4 تا 6 عدد ، برای باتری 4 سل 110MM و برای باتری 6 سل 146MM بازده BOOST : زیر 1 آمپر جریان با ثبات میباشد و بازده تا 80% میباشد. نرخ ظرفیت : 3.7V / 5V * 80% = 59.2%  برای باتری موبایل : ظرفیت باتری موبایل / ظرفیت باتری کل * 59.2% مدار محافظ پلاریته معکوس : ندارد (اتصالات مثبت و منفی با دقت انجام شود.) مدار محافظ overcharge و over discharge برای باتری لیتیومی دارد. مدار محافظ خروجی  over current و اتصال کوتاه دارد. ابعاد برد: 65x25mm نکته مهم : این ماژول فست شارژ واقعی مانند QC یا PD را پشتیبانی نمی کند. کاری که انجام می دهد، این است که ولتاژ 5 ولت را با جریان بالاتری تحویل می دهد و با توان حدود 12 وات عملیات شارژ را انجام میدهد. ممکن است بعضی از کابلهای شارژ و خود گوشی ها، نتوانند از تمام توان خروجی این ماژول استفاده کنند. این به معنی خرابی یا ضعف ماژول نخواهد بود.
