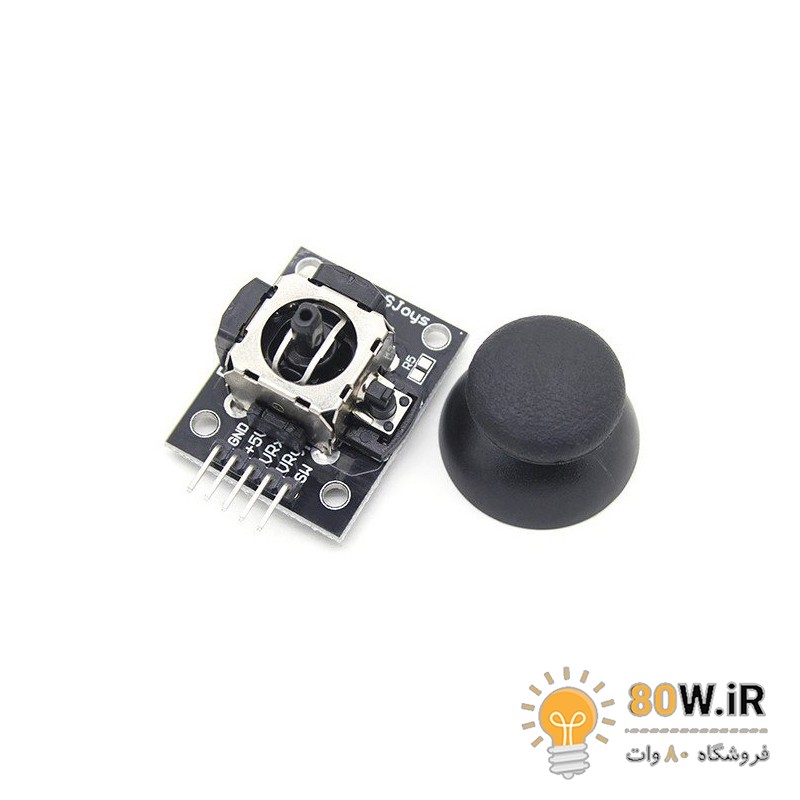

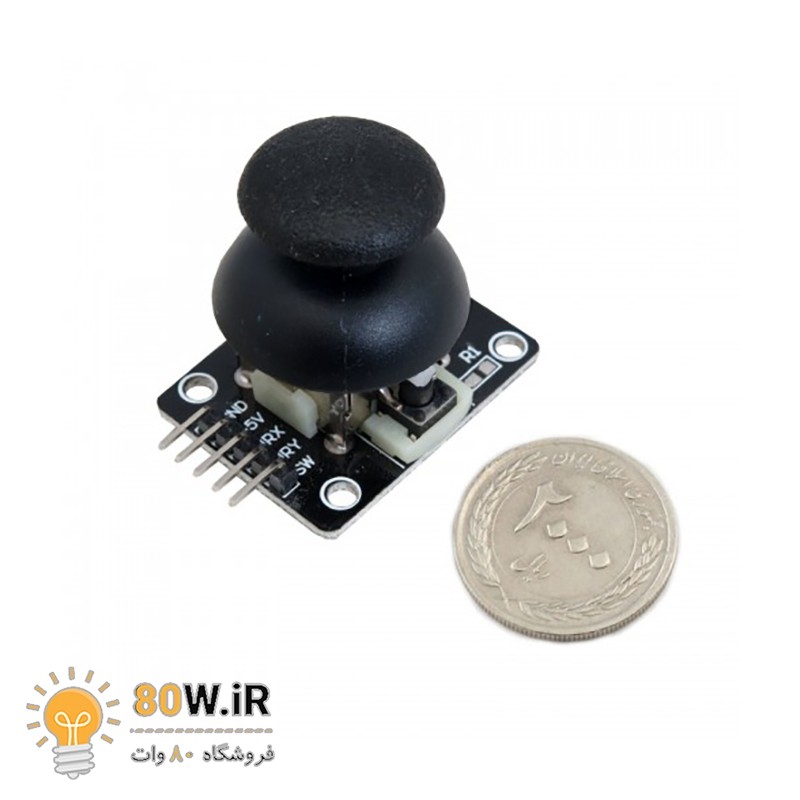

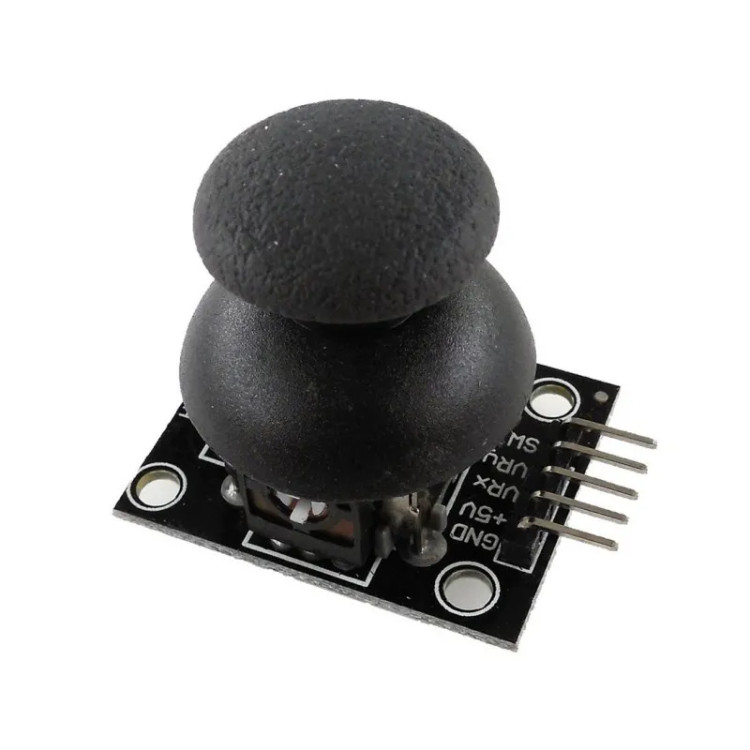

ماژول جوی استیک JOYSTICK PS2 دو محوره

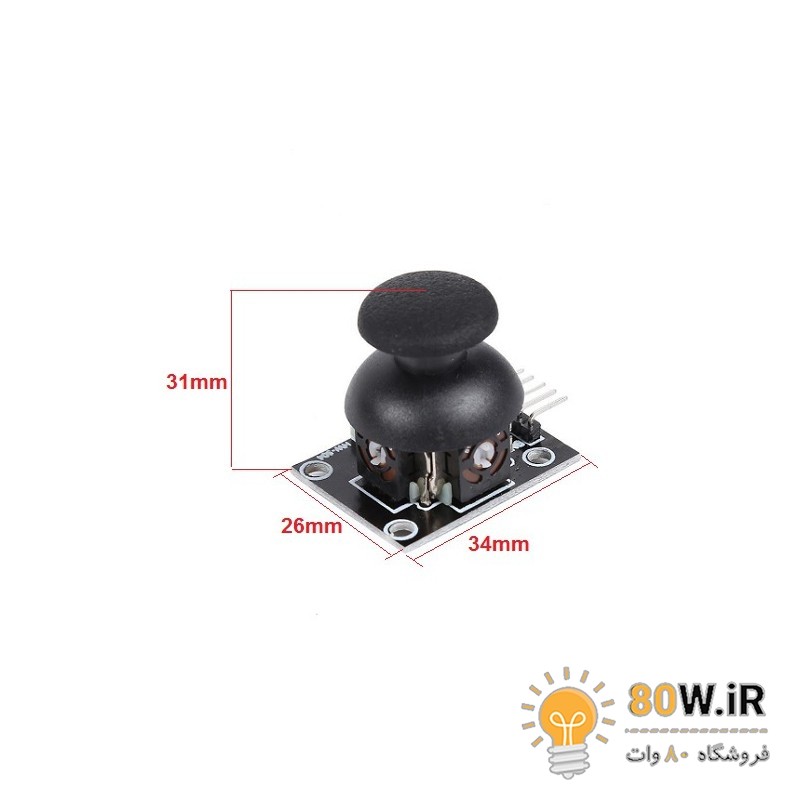

مشخصات فنی ماژول جوی استیک Joystick PS2 دو محوره   محورها: دو محور برای کنترل حرکت افقی (X) و عمودی (Y). رابط: PS2 یا پورت جوی‌استیک. ولتاژ کاری: 5 ولت DC (قابل اتصال به پایه‌های 5 ولت میکروکنترلر یا برد آردوینو). خروجی‌ها: دو خروجی آنالوگ برای محورهای X و Y که ولتاژ خروجی آنها به تغییر موقعیت جوی‌استیک بستگی دارد. دقت: قابلیت تشخیص حرکت‌های دقیق در محورهای X و Y. ابعاد: ابعاد کوچک و مناسب برای استفاده در پروژه‌های الکترونیکی و رباتیک. جنس بدنه: پلاستیک نوع اتصال: دارای پین‌ها برای اتصال به برد آردوینو یا میکروکنترلرهای دیگر. بررسی پایه های ماژول جوی استیک Joystick PS2 دو محوره: VCC: این پایه به منبع تغذیه 5 ولت DC متصل می‌شود. این منبع تغذیه برای تغذیه مدار ماژول استفاده می‌شود. GND: این پایه به زمین (GND) متصل می‌شود و نقطه مشترک برای منابع تغذیه و مدارهای الکترونیکی ماژول است. VRx: این پایه خروجی آنالوگ محور افقی (X) ماژول است. با حرکت جوی‌استیک در افقی، ولتاژ خروجی این پایه تغییر می‌کند. VRy: این پایه خروجی آنالوگ محور عمودی (Y) ماژول است. با حرکت جوی‌استیک در عمودی، ولتاژ خروجی این پایه تغییر می‌کند. SW: این پایه یک سوئیچ (Switch) داخلی ماژول است که با فشردن جوی‌استیک، قطبه می‌شود. این پایه به صورت دیجیتال به میکروکنترلر یا برد آردوینو متصل می‌شود و با خواندن وضعیت آن می‌توان از فشار دادن جوی‌استیک به عنوان یک دکمه استفاده کرد.
