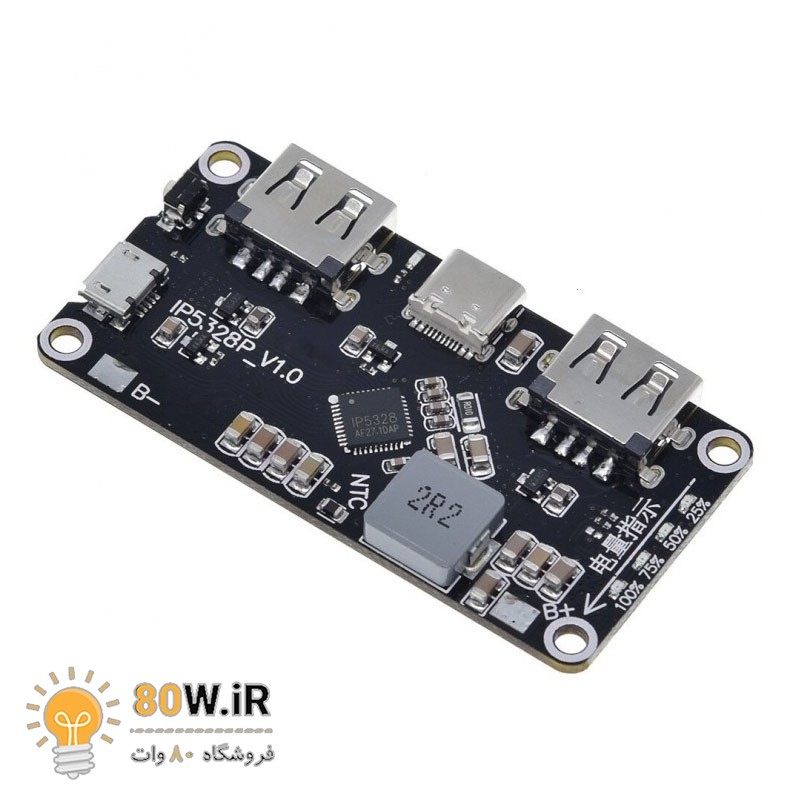

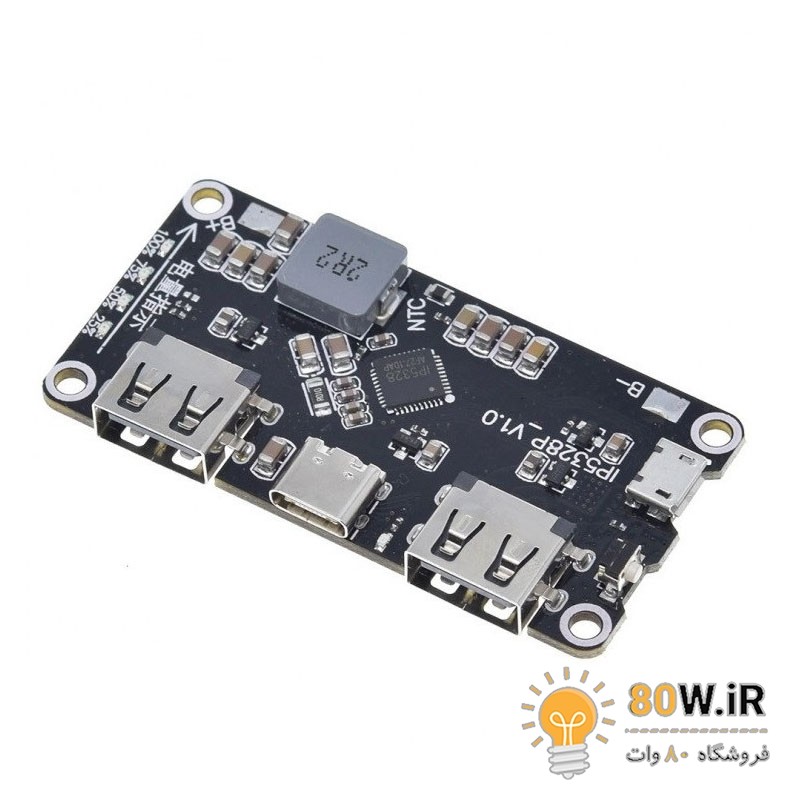

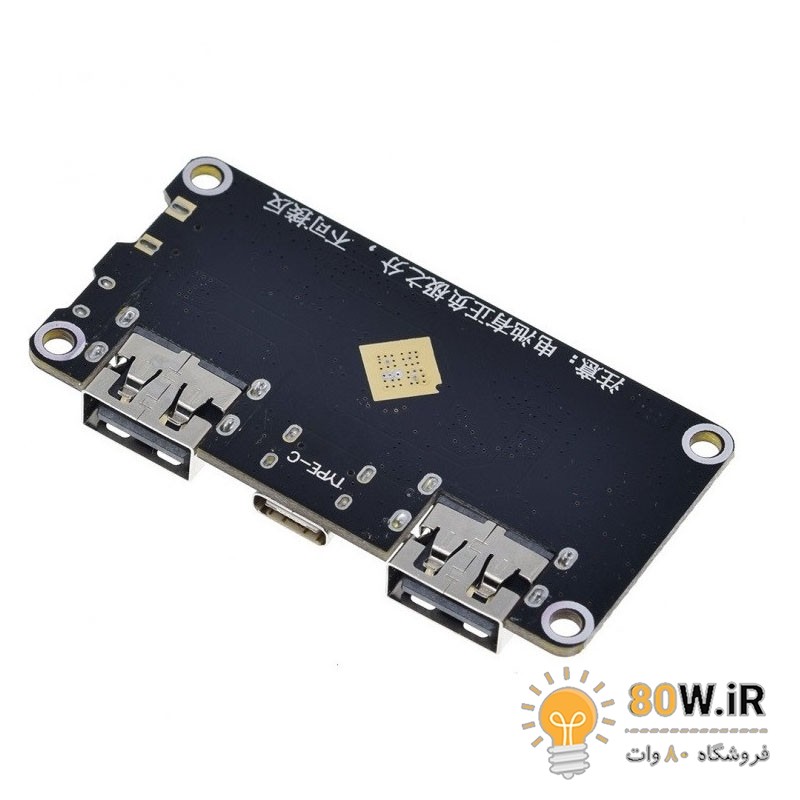

ماژول فست شارژ پاور بانک مدل IP5328P دو کاناله

تنها با اتصال یک منبع ولتاژ 5 ولتی با درگاه میکرو USB به ورودی شارژر می تواند باتری متصل به خروجی را تا 5V شارژ نماید. این ماژول بطور کلی برای منابع تغذیه قابل حمل که ازباتری های lithium 18650 استفاده می کنند مناسب است. برای استفاده از این ماژول نیاز به فشردن دکمه ی آن ندارید، با اتصال به موبایل به طور خودکار خروجی خواهیم داشت. جریان مناسب برای شارژ باتری موبایل به طور خودکار تنظیم میشود. این ماژول برای توان کمتر از 0.5 وات و بالاتر از 18 وات مناسب نیست. این ماژول دارای مدار محافظ نمی باشد بنابر این با توجه به ولتاژ 3 تا 4.2 ولتی نباید باتری های چندتایی سری با یکدیگر موازی شوند. باتری باید دارای ظرفیت 4A حدودی برای دشارژ باشد. هنگامی که ولتاژ باتری کمتر از 3 ولت است، شارژ قطره ای 250 میلی آمپر اتخاذ می شود. هنگامی که ولتاژ باتری بیشتر از 3 ولت باشد، وارد جریان شارژ ثابت ورودی می شود و ترمینال باتری تا حداکثر جریان 5.0a شارژ می شود. هنگامی که ولتاژ باتری به ولتاژ تنظیم شده باتری نزدیک است، وارد شارژ ولتاژ ثابت می شود. هنگامی که جریان شارژ انتهای باتری کمتر از 300 میلی آمپر یا بیشتر است و باتری شارژ می شود هنگامی که ولتاژ استخر به ولتاژ ثابت نزدیک می شود، شارژ متوقف می شود. پس از شارژ، اگر ولتاژ باتری کمتر از 4.1 ولت است، باتری را برای شارژ مجدد راه اندازی کنید. IP5328P از فناوری شارژ سوئیچینگ استفاده می کند و فرکانس سوئیچینگ 500 کیلوهرتز است. شارژ ورودی 5 ولت معمولی، حداکثر توان ورودی 10 وات؛ ورودی شارژ سریع هنگام شارژ، حداکثر توان ورودی 18 وات است. حداکثر جریان شارژ در انتهای باتری تا 5.0a است، راندمان شارژ تا 94٪ است و زمان شارژ را می توان 3/4 کوتاه کرد. IP5328P به طور خودکار جریان شارژ را تنظیم می کند تا با ظرفیت بار مختلف آداپتور سازگار شود. IP5328P از شارژ و دشارژ یکسان پشتیبانی نمی کند. در حالت شارژ، درگاه تخلیه خروجی بسته خواهد شد تا از آسیب ولتاژ بالای ورودی به دستگاه شارژ شده جلوگیری شود.
