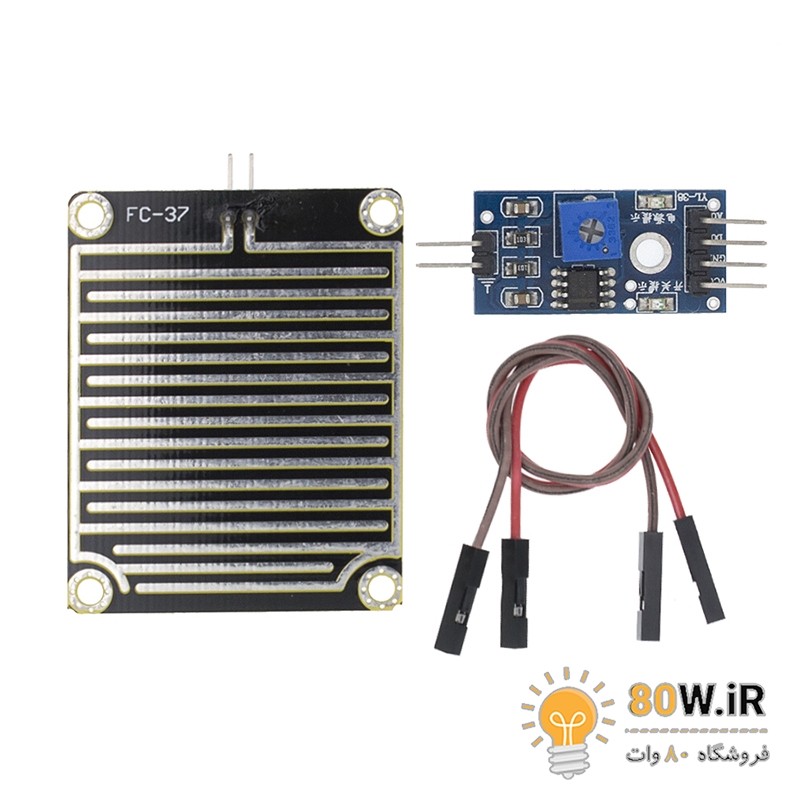

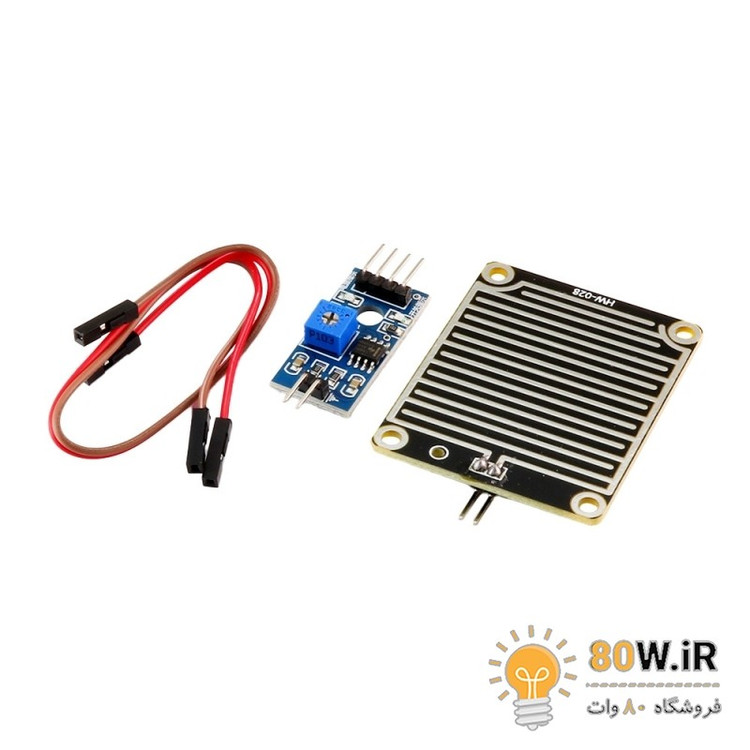

ماژول سنسور تشخیص باران YL-83

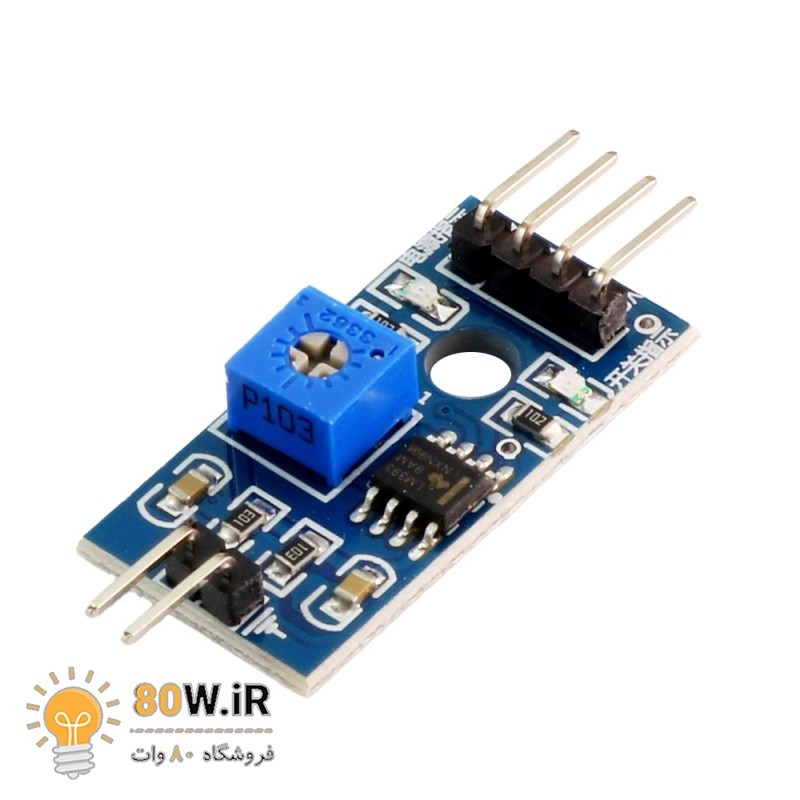

ماژول تشخیص باران ، نحوه ی عملکرد این ماژول به این گونه است که هنگام خیس شدن قسمت سنسور  هدایت الکتریکی آن تغیییر کرده و ماژول بارش باران را تشخیص می دهد و خروجی DO آن از وضعیت 1 منطقی به 0 تغییر می دهد. پس از پاک شدن ناحیه ی سنسور از آب دوباره به وضعیت قبلی باز کی گردد. مشخصات ولتاژ تغذیه : 5 ولت دارای خروجی دیجیتال با قابلیت جریان دهی تا 100 میلی آمپر خروجی آنالوگ جهت متصل کردن به وروردی آنالوگ میکروکنترلر چراغ نشانگر وضعیت خروجی حساسیت قابل تنظیم با پتانسومتر روش تنظیم: در صورت بالا رفتن رطوبت در محیط اطراف سنسور ، میزان رطوبت به صورت تغییرات دامنه ولتاژ به پایه آنالوگ ارسال میشود با تنظیم پتانسیومتر روی برد ، تشخیص رطوبت به صورت 0 و 1 به خروجی دیجیتال ارسال میشود . 1. VCC: قطب مثبت منبع تغذیه (3-5V) را وصل کنید 2. GND: متصل به منبع تغذیه منفی 3. DO: خروجی سیگنال سوئیچ TTL 4. AO: خروجی سیگنال آنالوگ
