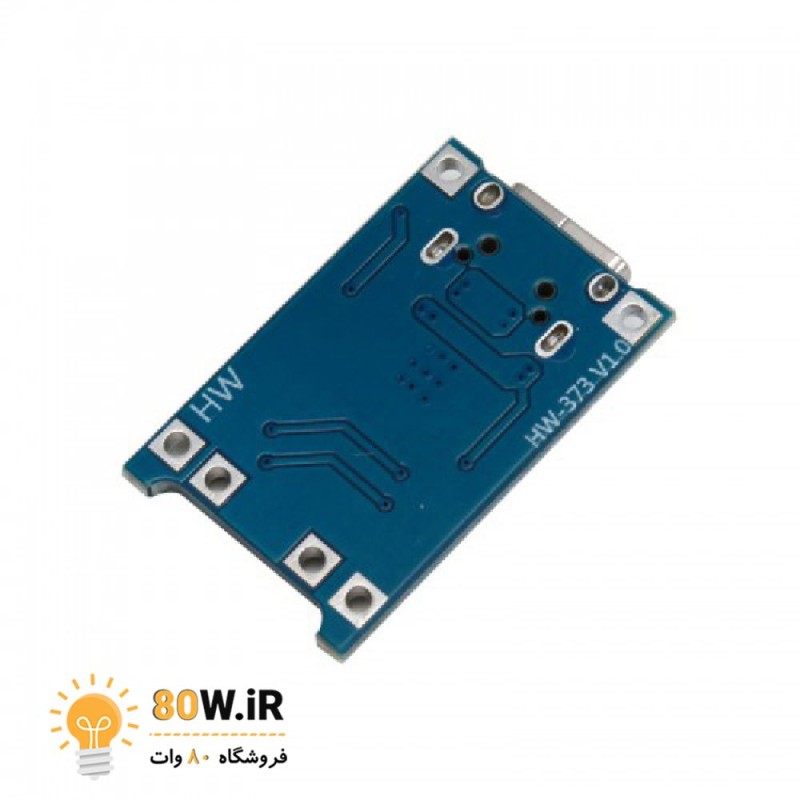

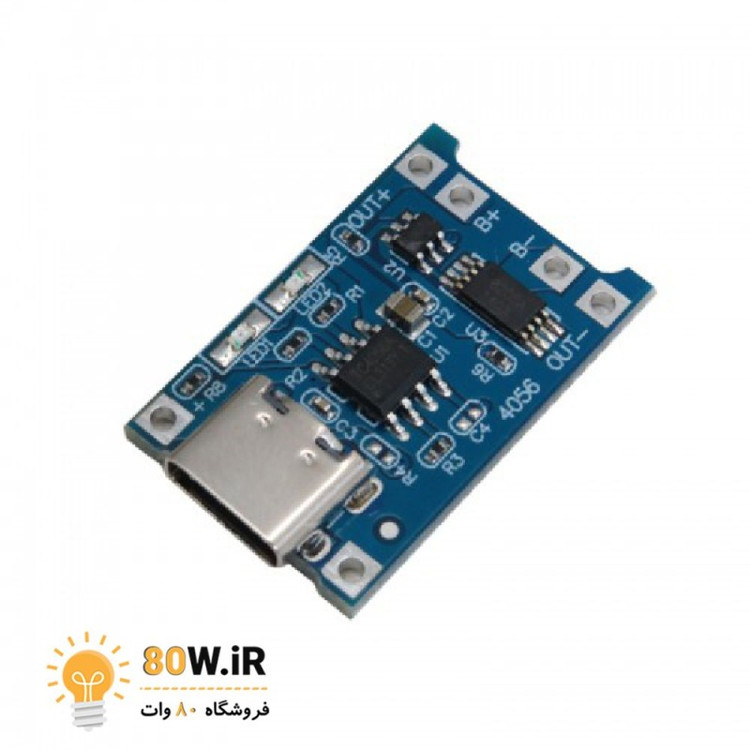

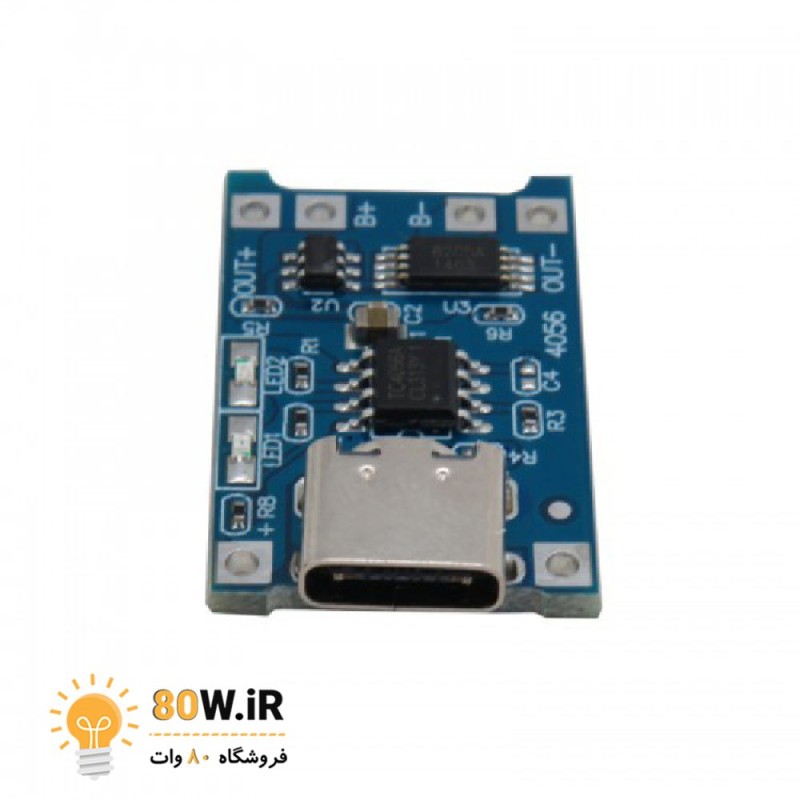

ماژول شارژر باتری های لیتیومی TP4056 دارای پورت TYPE-C USB

با این ماژول می توانید به راحتی باتری های لیتیومی را شارژ کنید. ماژول تغذیه 5 ولتی خود را از طریق سوکت USB تامین می کند و همچنین می توانید از پین های کناری سوکت جهت اعمال ولتاژ استفاده کنید. شارژر دارای دو نشانگر LED درحال شارژ (LED قرمز) و نشانگر شارژ کامل (LED سبز) است. برای افزایش طول عمر باتری باید جریان شارژ به اندازه 37 درصد ظرفیت باتری باشد (برای مثال اگر یک باتری 1000 میلی آمپر بر ساعت دارید، باید جریان 400 میلی آمپر باشد) و به منظور رسانایی بهتر سیم اتصالات نباید بیش از اندازه ضخیم باشند. در صورتی که ولتاژ ورودی بالاتر از 5 مثلا 5.2 ولت باشد، با جریانی کمتر از 1000 میلی آمپر شارژ می کند (رعایت این مساله باعث حفاظت از مدار می گردد و از سوختن آن جلوگیری می کند). مشخصات بهره گیری از تراشه TC4056 دقت شارژ: 1.5% ولتاژ ورودی: 4.5-5.5 ولت DC ولتاژ شارژ کامل: 4.2 ولت DC شارژدهی خطی جریان: 1 آمپری دقت شارژ: 1.5 درصد نمایش LED: قرمز در حال شارژ و سبز نشان دهنده شارژ کامل درگاه ارتباطی: USB Type C دمای کاری: -10 تا +85 درجه سانتی گراد اعمال پلاریته معکوس: غیر مجاز اندازه: 27×17 میلی متر Input Voltage: 4.35-6V (recommended voltage 5V) Charging module: linear charging Current: 1A adjustable. Charging accuracy: 1.5%. Input interface: Type-C USB Board size: about 27*17 mm Charge cut-off voltage: 4.2 V +/- 1% Battery overcharge lifting voltage: 4.00 V Battery discharge termination voltage: 3.2 V Battery over-current protection current: 3 A Maximum charging current output: 1 A Battery discharge protection voltage: 3.0 V Battery overcharge protection voltage: 4.28 V
