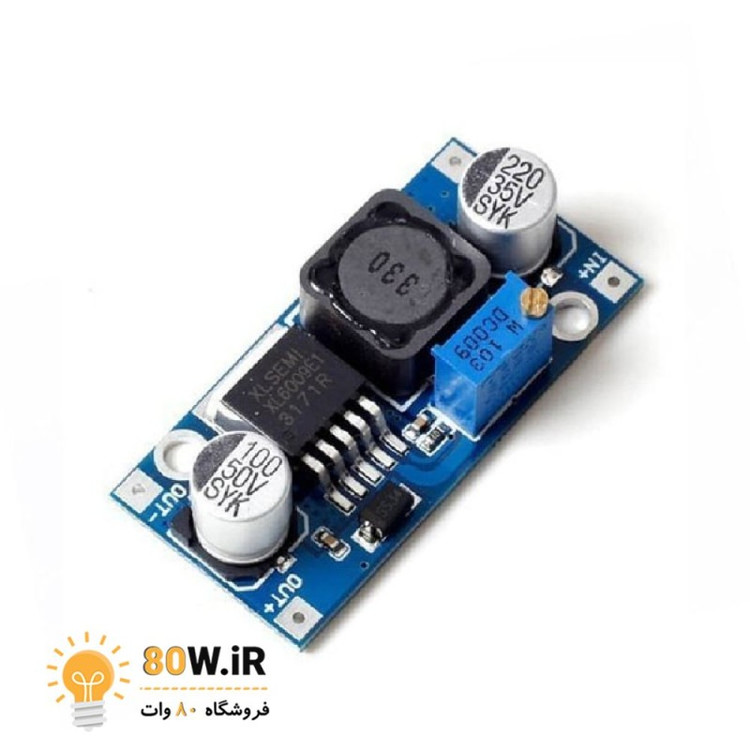

ماژول تغذیه XL6009-LM2577 DC-DC

روش تنظیم: توجه داشته باشید که ماژول افزاینده ولتاژ در حالت بی‌باری اگر با ولت‌متر تست شود ولتاژ دو سر خازن نشان داده می شود. در نتیجه برای تنظیم نیاز است که یک بار متصل شده و سپس آزموده شود. در واقع زیر بار مدار باید تست شود. از این کالا برای افزایش ولتاژ سر باطری نمی توان بهره برد و برای شارژ مثلا باطری 12V نیاز به افزاینده‌های DC-DC با ولتاژ بالاتر است. در صورتی که از این کالا استفاده حداکثری با توان خروجی دارید می توانید با استفاده از چسب سیلیکون و یک هیت سینک کوچک روی IC به خنک شدن آن کمک کنید و کارایی را بهبود بخشید. این ماژول افزاینده ولتاژ XL6009/LM2577 امکان تغییر توان دستگاه را ندارد. کاری که این ماژول می کند تغییر المان های توان یعنی ولتاژ و / شدت جریان است. برای نمونه اگر توان ورودی کاربر به وسیله مورد نظر 10W باشد می تواند با تغییر ولتاژ و افزایش ولتاژ به 12V DC شدت جریان نزدیک به 750mA دریافت کند. حداکثر میزان جریانی که از این محصول می تواند دریافت کند 2.5A است و در حالت  PEAK می توان 3 آمپر از آن دریافت کرد. ورودی Input این محصول را می توان به ولتاژ خروجی  سولار خورشیدی 5 ولت DC متصل کرد و مثلا ولتاژ 12V دریافت کرد به این شرط که خروجی سولار ولتاژ ثابت باشد.
