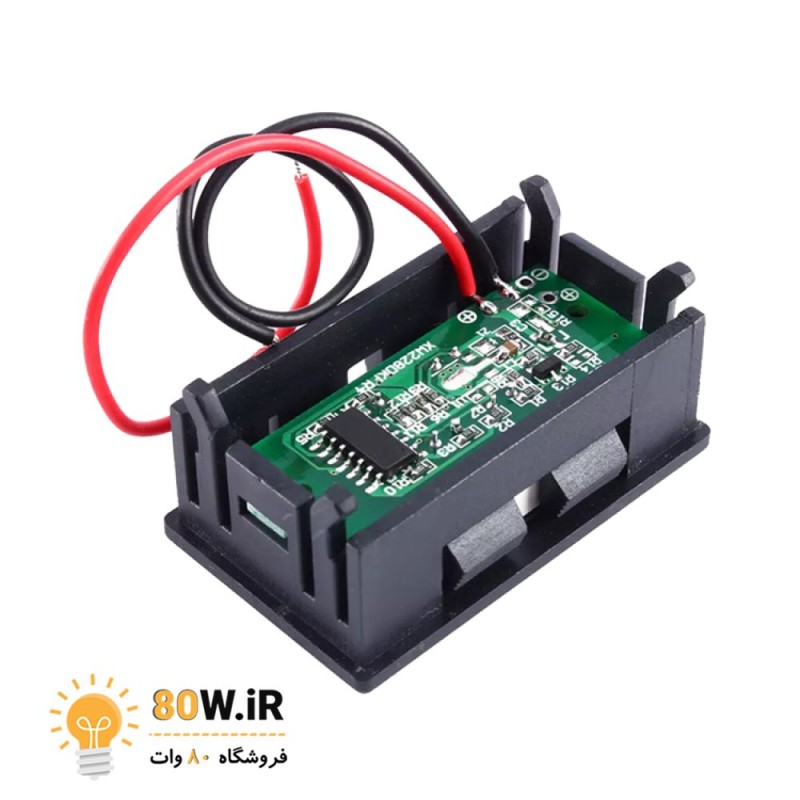

ماژول نمایشگر سطح شارژ باطری 12V 1-10S

روش تنظیم: با استفاده از ماژول نمایشگر ظرفیت باتری ، سطح شارژ باتری های 12V را اندازه گیری کنید. محدوده ولتاژ ورودی این ماژول بین  11V-13V DC است. از این ماژول می توان برای نمایش دادن ولتاژ باتری  و تست کردن میزان شارژ انواع باتری ها استفاده کرد.با متصل کردن سیم قرمز و مشکی با رعایت قطب  مثبت و منفی باتری ، سلول های داخلی نمایشگر بسته به میزان شارژ باتری تغییر می کنند.در ولتاژ های کمتر از 11/2V هیچ یک از سلول های نمایشگر روشن نمیشود این حالت نمایان گر نیاز باتری به شارژ مجدد است. در ولتاژ بیش از ۱۱٫۲ ولت یک سلول در ولتاژ بیش از ۱۲ ولت دو سلول در ولتاژ بیش از ۱۲٫۵ ولت سه سلول در ولتاژ بیش از ۱۳٫۳ ولت چهار سلول
